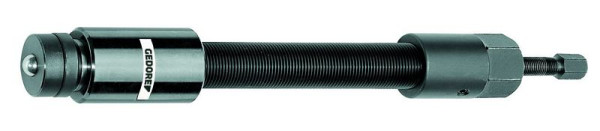

Broche de pression hydraulique à graisse GEDORE 10 à 1/2", 8116100

Broche de pression hydraulique à graisse GEDORE 10 à 1/2", 8116100, 4036976104035

• Pour un retrait contrôlé et sécurisé
• Conçu pour une force de pression de 10 t
• 12 tonnes ou 15 tonnes
• La pièce de pression peut être remplacée par un embout et rallongée si nécessaire
• La petite broche de pression est protégée contre tout dévissage involontaire par un verrou anti-torsion

Préparation à l'utilisation :

• 1. Vérifiez avant utilisation
• si la tige de pression est suffisamment vissée hors du capuchon
• de sorte que la pièce de pression se trouve dans la position de départ dans le vérin hydraulique
• 2. Dévissez le capuchon du corps de broche. Pour ce faire, desserrez au préalable la vis de réglage
• 3. Visser le corps de broche dans la barre transversale de l'extracteur par le bas jusqu'à ce que le corps de broche dépasse d'environ 60 mm de la barre transversale.
• 4. Vissez le capuchon sur le corps de la broche jusqu'en butée, puis fixez-le en vissant la vis de réglage.
• Utilisation et mode de fonctionnement : par ex. Par exemple HSP3
• 5. Fixez l'extracteur et pré-tendez le corps de la broche avec une clé SW 41.
• 5. Fixez l'extracteur et pré-tendez le corps de la broche avec une clé SW 41.
• 6. Vissez la tige de pression SW 17 dans le capuchon. L'hydraulique est utilisée. La course de la pièce de pression dans le vérin hydraulique est de 12 mm maximum. La pièce à travail libérée hydrauliquement peut être complètement retirée en tournant le corps de broche avec le capuchon SW 41.
• 7. Après utilisation, la broche de pression SW 17 est ramenée dans la position de départ et la pièce de pression est enfoncée dans le vérin hydraulique.
