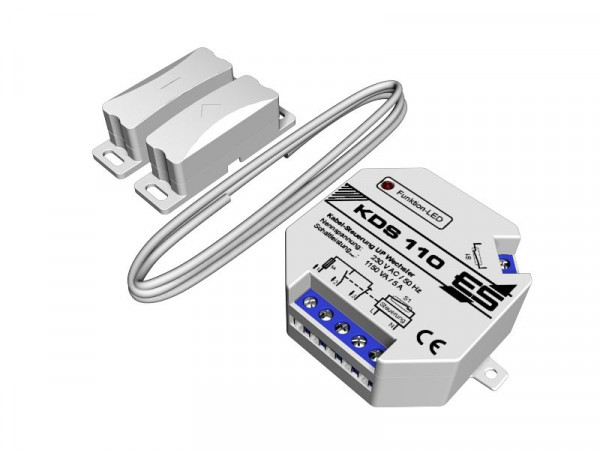

Câble d'évacuation d'air Schabus KDS 110, contrôle avec agrément DIBt, 300740

Câble d'évacuation d'air Schabus KDS 110, contrôle avec agrément DIBt, 300740, 4044764000636

En utilisant la commande d'évacuation d'air à câble KDS 110, un système d'évacuation d'air ne peut être utilisé que lorsque la fenêtre est ouverte et que l'air soufflé nécessaire peut circuler dans la pièce. Un interrupteur magnétique sur le châssis de la fenêtre surveille si la fenêtre est ouverte ou fermée et transmet cette information à l'unité de commande via un câble fin. Cela n'active l'alimentation électrique que lorsque la fenêtre est inclinée ou ouverte.

KDS 110 avec agrément DIBt Z-85.2-14

Assemblée:
La ligne de commande est fixée à l'unité de commande et à l'interrupteur magnétique. Idéal pour le post-équipement lorsque la ligne de commande à deux fils a déjà été posée. L'unité de commande est équipée d'un contact inverseur libre de potentiel et peut donc être interposée dans la ligne d'alimentation du moteur de ventilateur de la hotte aspirante afin que l'éclairage de la hotte aspirante fonctionne quelle que soit la position de la fenêtre.

Deuxième fenêtre (OU) :
Au moins une fenêtre doit être ouverte pour que le système d'évacuation d'air puisse être activé. À cette fin, le KDS 110 SET est complété par le commutateur magnétique à câble KMS 098K22 pour la deuxième fenêtre.

Deuxième fenêtre (ET) :
Deux fenêtres doivent être ouvertes en même temps pour que le système d'évacuation d'air puisse être activé. Deux KDS 110 SET indépendants sont nécessaires pour cela. Les relais des unités de contrôle doivent être connectés en série.

KDS 110 combiné avec contrôleur de température des gaz d'échappement :
Dès que la température des gaz d'échappement dans le tuyau d'échappement dépasse 40 degrés, la fenêtre doit être ouverte. 201753
