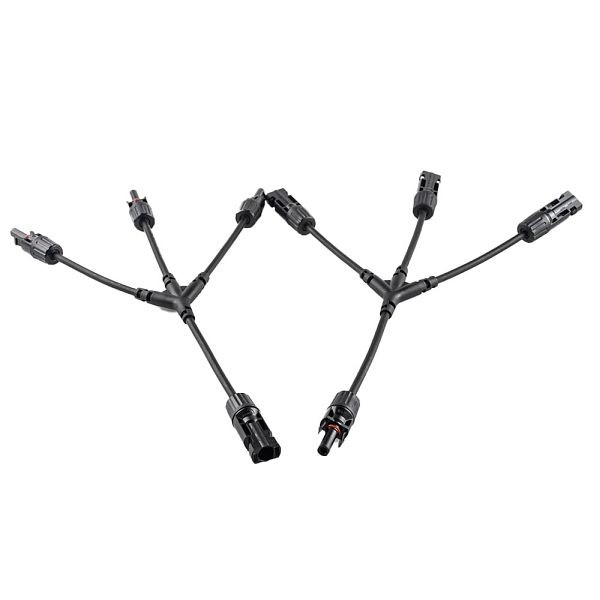

Connecteur en T pour prise de dérivation à 3 voies Offgridtec avec rallonge de câble (paire), 8-01-010338

Prises de dérivation à 3 voies Offgridtec, connecteur en T avec rallonge de câble (paire), 8-01-010338, 4250983259797

Les prises de dérivation à 3 voies Offgridtec avec rallonge de câble (MPN 010338) sont compatibles avec les connecteurs solaires et permettent de connecter 3 modules en parallèle. En termes de structure, elles sont identiques aux prises de dérivation 2 voies, mais ces prises de dérivation connectent 3 modules au lieu de 2 et disposent d'une rallonge de câble. (Longueur totale de l'article : environ 54 cm)

Caractéristiques importantes de l'article

• Prises de dérivation pour connecter plusieurs modules solaires en parallèle
• Convient aux câbles d'une section de 4 mm² à 6 mm²
• Compatible avec les connecteurs solaires
• Idéal pour les systèmes 12 V et les modules à couches minces
• Système Easy Click / verrouillage encliquetable
• Classe de protection IP67 une fois branché

Que signifie la connexion parallèle ?
Lorsqu'elles sont connectées en parallèle, les lignes plus et moins sont regroupées sur une seule sortie. Ce circuit fait augmenter le courant et la tension reste la même.
Exemple pratique : vous souhaitez connecter 3 modules solaires de 100 W (Imp=5,56 A Vmp=17,8 V) à un contrôleur de charge de 20 A et une tension d'entrée maximale de 30 V/DC. Pour vous assurer de ne pas dépasser la tension d'entrée autorisée, vous devez câbler les modules en parallèle. Donc plus à plus et moins à moins.
Si vous mesurez maintenant le toron, vous devriez pouvoir mesurer les valeurs suivantes dans des conditions d'éclairage idéales : Imp=16,68A et Vmp=17,8V. Cela signifie que votre configuration solaire s'adapte parfaitement au contrôleur de charge.

Contenu de la livraison :
1x paire de prises de dérivation à 3 voies Offgridtec, connecteurs en T avec rallonge de câble
