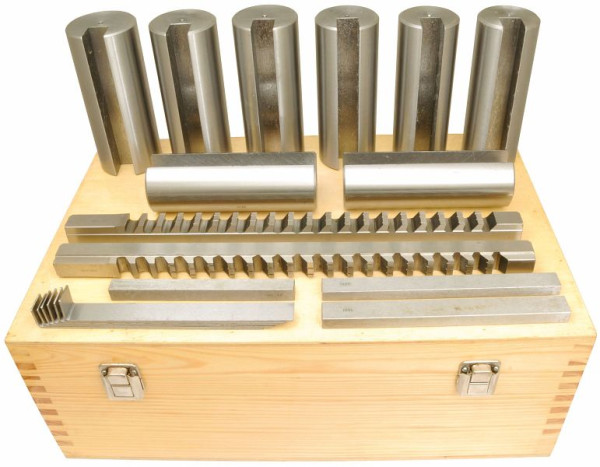

Jeu de broches ELMAG, 16/18 mm, 82788

Jeu de broches ELMAG, 16/18 mm, 82788, 9004853827884

Le processus de brochageLe brochage est un processus d'usinage permettant de produire des profils d'alésage tels que des rainures de clavette, des carrés intérieurs et des hexagones ainsi que des profils externes et - avec des outils de brochage spéciaux - des profils de moyeu et de dent de clé. Les perceuses et fraiseuses peuvent produire des profils de petits trous sur des perceuses et fraiseuses à avance automatique en hauteur ou sur des presses à mandrin, à levier et à vis. Une presse hydraulique >50 kN est nécessaire pour les profils de gros alésage. Jeux de broches ELMAG pour une rainure parfaite Jeux de broches pour la fabrication rapide et précise de rainures de clavette indéformables et centrées avec précision dans des pièces en acier, en acier inoxydable, en fonte et en métaux non ferreux. La limite d'application est le degré de dureté HRC 35. Exemples : rainures de moyeu pour engrenages, poulies de courroie trapézoïdale, bagues d'embrayage, etc. Réalisation d'une rainure de clavette Seuls de courts temps de réglage sont nécessaires pour réaliser une rainure de moyeu., Positionner la douille de guidage dans l'alésage de la pièce. Cela signifie que la rainure du moyeu est centrée avec précision - aucune mesure n'est nécessaire., Insérez la broche verticalement dans la rainure de guidage et enfoncez-la lentement complètement, en ajoutant de l'huile de coupe plusieurs fois, tirez la broche vers le bas et retirez les copeaux. deux passages ou plus sont nécessaires - un de chacun des documents calibrés fournis dans la rainure de guidage jusqu'à ce que la profondeur correcte de la rainure du moyeu soit atteinte.
Pour diamètre de moyeu 52 - 65 mm, bagues de guidage Ø 52, 54, 55, 56, 58, 60, 62, 65, longueur 150 mm, broches bout à bout de haute qualité en HSS, trempées et rectifiées avec précision, précision dimensionnelle élevée et longueur durée de vie, pour dimensions de clé selon DIN 6885 , Tolérance JS9, Avec douilles de guidage, documents calibrés et gabarits de rainures, jeux dans une cassette système en bois ou une caisse en bois solide
