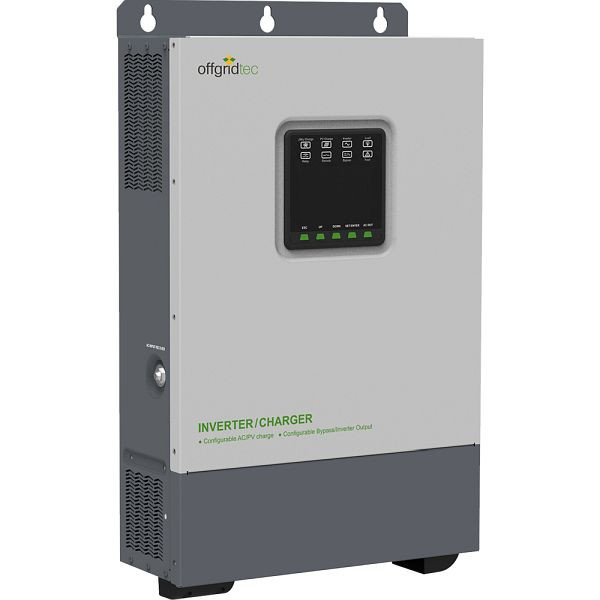

Offgridtec IC-48/5000/80/60 combinaison onduleur 5000W 80A MPPT contrôleur de charge 60A chargeur 48V 230V, 1-01-013705

Offgridtec IC-48/5000/80/60 combinaison onduleur 5000W 80A MPPT contrôleur de charge 60A chargeur 48V 230V, 1-01-013705, 4260737981782

L'IC-48/5000/80/90 d'Offgridtec (MPN 013705) est une nouvelle combinaison d'appareils qui combine un onduleur, un chargeur de batterie et un contrôleur de charge MPPT. L'appareil est idéal pour les systèmes insulaires car il intègre la recharge à partir du réseau électrique et de l'énergie solaire, ainsi que la sortie CA. La puissante puce multicœur du produit avec l'algorithme de contrôle avancé permet une gestion intelligente du système.
L'appareil est adapté aux systèmes de batteries avec une tension de 48 V et aux types de batteries AGM, GEL, FLD et LiFePO4. La technologie PFC intégrée atteint un facteur de puissance élevé de charge AC-DC et réduit l'utilisation de la capacité du réseau.

Caractéristiques importantes:

• Onduleur hybride îlot
• Équipement de stockage d’énergie numérique entièrement intelligent
• Technologie avancée de suivi MPP
• Modules de charge AC-DC entièrement contrôlés numériquement
• Stabilité de tension de sortie élevée
• Trois modes de charge et deux modes de sortie
• Mode sans batterie : charge simultanée avec l'énergie solaire (standard) et secteur (assistance)
• Écran LCD pour afficher divers paramètres du système
• Plusieurs indicateurs LED pour un affichage dynamique de l'état
• Prend en charge le démarrage à froid et en douceur
• Double commande en boucle fermée entièrement numérique (commutateur de transfert)
• Interface de communication isolée RS485
• Connexion de liaison BMS en option

Différents modes pour une large gamme d'applications
L'appareil dispose d'un total de trois modes de charge. La priorité peut être définie pour le fonctionnement solaire, une combinaison de fonctionnement sur secteur et solaire ou un fonctionnement solaire pur. Les modes de sortie CA peuvent être sélectionnés entre la priorité d'alimentation et l'onduleur. Pour maximiser l'utilisation de l'énergie solaire, l'utilisateur peut sélectionner les sources d'énergie en fonction de ses besoins réels et utiliser le service public de manière flexible en complément. L'unité IC peut augmenter le taux d'alimentation électrique garanti du système, ce qui convient aux systèmes hybrides d'énergie solaire, de service public et de générateur de pétrole.

Caractéristiques techniques IC-48/5000/80/60 :

• Convient pour la tension de la batterie : 48 V/DC.
• Plage de tension d'entrée de la batterie : 43,2-64 V/DC
• Classe de protection : IP30
• Humidité relative : <95 % (NC)
• Température ambiante de fonctionnement : -20°C - +50°C (pleine puissance d'entrée et de sortie)
• Dimensions : 642,5 x 381,6 x 149 mm
• Poids : 19 kg

Onduleur avec une puissance continue de 5 000 W
Le module onduleur DC-AC est basé sur une conception entièrement numérique et intelligente. Il utilise la technologie SPWM avancée, produit une onde sinusoïdale pure et convertit 48 V/DC en 220/230 V/AC. Le module convient aux charges CA d'appareils électroménagers, d'outils électriques, d'appareils audio et vidéo électroniques et à de nombreuses autres applications. Grâce au contrôle innovant de la tension, du courant et de la puissance avec plusieurs boucles de contrôle, l'appareil présente une bonne réponse dynamique, une résistance élevée aux pics de tension et une fiabilité opérationnelle élevée.

Caractéristiques techniques:

• Puissance de sortie continue : 5000 W
• Puissance crête (3s) : 8000W
• Plage de tension de sortie : 220 V -6 % ~ + 3 % / 230 V -10 % ~ + 3 %
• Fréquence de sortie : 50/60 ±0,2 Hz
• Onde de sortie : onde sinusoïdale pure
• Efficacité énergétique nominale maximale : 91 %
• Temps de commutation du fonctionnement sur secteur au fonctionnement avec onduleur : 10 ms
• Temps de commutation du fonctionnement de l'onduleur au fonctionnement sur secteur : 15 ms

Contrôleur de charge MPPT avec courant de charge PV de 80 A max.
Le module contrôleur de charge utilise la technologie MPPT la plus moderne et optimisée. Ce processus peut aider à maximiser le rendement solaire en permettant au contrôleur de charge de toujours tirer le meilleur parti de la courbe de performance des modules solaires dans des conditions variables.

Caractéristiques techniques:

• Tension maximale en circuit ouvert PV : 500 V (à température ambiante de fonctionnement minimale)
• Tension PV en circuit ouvert max. : 440 V (à une température ambiante de 25 °C)
• Puissance d'entrée photovoltaïque maximale : 4 000 W
• Courant de charge photovoltaïque maximum : 80 A
• Efficacité du suivi : > 99,5 %
• Coefficient de compensation de température : -3mV /°C / 2V (standard)

Chargeur de batterie avec courant de charge de 60 A max.
L'unité de charge AC-DC dispose d'une double boucle de contrôle entièrement numérique et offre une vitesse de réponse et une stabilité élevées. Une large tension d'entrée CA et une limite de courant de charge peuvent être définies. Ce module dispose de fonctions de protection complètes en entrée et en sortie. Avec la fonction de charge de dérivation utilitaire, le module peut alimenter directement la charge et charger la batterie en même temps.

Caractéristiques techniques:

• Tension d'entrée du réseau d'alimentation : 176 - 246 V/AC (standard)
• Fréquence d'entrée du réseau d'alimentation : 40 - 65 Hz
• Courant de charge secteur maximum : 60 A

Fonctions de protection étendues
La série d'appareils IC dispose d'une grande variété de fonctions de protection :

• Courant limite PV et inversion de polarité
• Reflux la nuit
• AC-IN sur et sous tension
• Surintensité d'entrée de service public
• Surtension et décharge excessive de la batterie, ainsi que polarité inversée
• Court-circuit et surcharge de sortie de charge
• Surchauffe de l'appareil

Contenu de la livraison :
1x combinaison d'appareils Offgridtec IC-48/5000/80/60
1x manuel d'utilisation
