Offgridtec Solar-Direct 1620W HMS-1600 système solaire alimentation réseau de maison en verre - câble de connexion HMS de 10 m, 4-01-018455-004

Offgridtec Solar-Direct 1620W HMS-1600 système solaire alimentation réseau de maison en verre - câble de connexion HMS de 10 m, 4-01-018455-004, 4262440562005

Les systèmes complets Solar-Direct d'Offgridtec vous offrent une excellente opportunité de produire vous-même une partie de l'électricité domestique dont vous avez besoin et de réduire ainsi considérablement vos dépenses globales en électricité. En plus des quatre modules verre-verre de 405 W, ce système contient le micro-onduleur compact et parfaitement adapté HMS-1600-4T. Afin de pouvoir tout relier entre eux, un câble de connexion HMS est disponible, très simple à installer grâce au principe plug and play. Un DTU-Lite-S est disponible en option, qui enregistre les informations et les données de l'onduleur à l'aide d'une solution radio sub-1G et les transmet au système de surveillance Hoymiles S-Miles Cloud via la technologie WLAN.

• Technologie des cellules demi-coupées
• température réduite du point chaud
• Production d'énergie de haute qualité avec une grande précision MPPT
• Fiabilité optimale du système

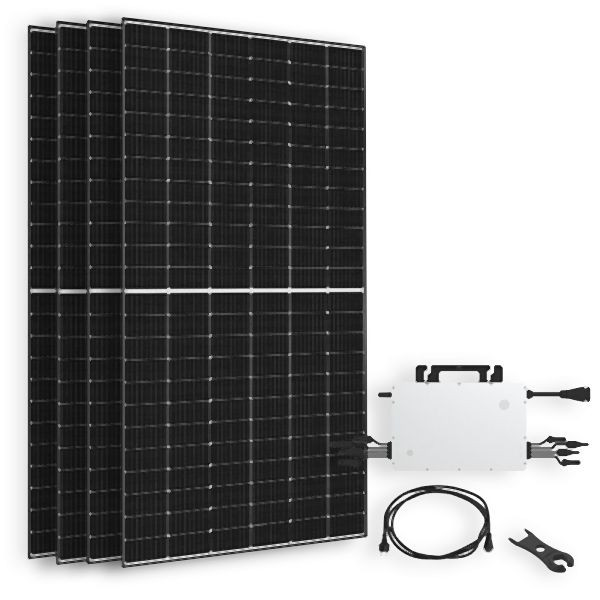

Le système solaire complet contient :

• 4xLuxen Solar 405W Module solaire biface mono verre-verre Luxneri série S5
• 1 module micro-onduleur xHoymiles HMS-1600-4T.
• 1x câble de connexion Hoymiles HMS Field Connector Plug&Play (longueur sélectionnable 5m – 10m – 15m)
• 1 aide à la déconnexion xHoymiles pour outil de déconnexion du micro-onduleur AC Box HMS.
• Disponible en option : unité de transmission de données WLAN Hoymiles DTU-Lite-S pour HMT / HMS

Module solaire verre-verre Luxen Solar 405W
Le module solaire monocristallin et biface 405W S5 de Luxen Solar (MPN : LNVB-405MD) impressionne par une combinaison de différentes technologies, comme le dopage au gallium métallique, qui évite le phénomène de dégradation induit par la lumière. Pour augmenter les performances, la technologie des demi-cellules a également été utilisée en production. Et le fabricant Luxen fait confiance à son produit : il garantit une durée de vie de 30 ans.

• Dopage au gallium
• température réduite du point chaud
• Technologie des cellules demi-coupées
• efficacité cellulaire élevée de plus de 20 %
• Garantie de performance de 30 ans et garantie produit de 12 ans

Données techniques

• puissance maximale : 405W
• Tension du module (Vmp) : 37,33 V
• Courant maximum (Imp): 10,85A
• Tension en circuit ouvert (Voc) : 44,42 V
• Courant de court-circuit (Isc) : 11,82A
• Efficacité des modules : 20,74 %
• Dimensions : 1722 x 1134 x 30 mm
• Plage de température de fonctionnement : -40°C à +85°C
• tension de fonctionnement maximale : 1500 V CC
• Poids : 23,5 kg

HMS-1600-4T
Le HMS-1600 (MPN : HMS-1600-4T) de Hoymiles est le micro-onduleur parfait pour votre centrale électrique de balcon. Ce modèle compact et léger (seulement 4,7 kg) convient à la production d'énergie solaire avec jusqu'à quatre panneaux solaires d'une puissance de 320 W à 540 W+ chacun. Comme tous les autres micro-onduleurs Hoymiles, il convient aux longues heures de fonctionnement et à une large application de modules PV car sa mise en service est très faible (seulement 22 V) et la plage de tension de fonctionnement d'entrée CC (16-60 V) est extrêmement large.

Par rapport au modèle précédent de la série HM, le HMS-1600-4T offre plus de sécurité pour les centrales solaires sur toit grâce à un arrêt rapide et un transformateur isolé. La nouvelle solution sans fil Sub-1G permet une communication plus stable avec la passerelle Hoymiles DTU.

• Minimiser les effets, par exemple, de l'ombrage, de la poussière ou du vieillissement grâce au MPPT
• Production d'énergie de haute qualité avec une grande précision MPPT
• Fiabilité optimale du système
• Efficacité maximale de 96,7 %
• Garantie produit de 12 ans
• Haute sécurité grâce aux fonctions de protection intégrées
• installation facile
• Longue durée de vie
• Conforme à EN50549-1:2019, VDE-AR-N 4105 : 2018, VFR2019, CEI/EN 62109-1/-2, CEI/EN 61000-6-1/-2/-3/-4, CEI/EN 61000 -3-2/-3

Données techniques

• Puissance de module recommandée : jusqu'à 320 W - 540+W (par module)
• Plage de tension MPPT : 16-60 V
• Tension d'allumage : 22 V
• Tension d'entrée maximale : 65 V
• Courant d'entrée maximal: 4*12,5A
• Courant de court-circuit d'entrée maximum: 4*20A
• Puissance de sortie nominale : 1 600 VA
• Courant de sortie nominal : 6,96 A
• Tension/plage de sortie nominale : 230 V / 180-275 V
• Efficacité maximale CEC : 96,70 %
• Plage de température ambiante : -40°C - +65°C
• Dimensions (LxHxP) : 331 x 218 x 36,6 mm
• Poids : 4,7 kg
• Indice de protection du boîtier : IP67

DTU-Lite-S
Le Hoymiles Gateway DTU-Lite-S est une unité de transmission de données qui collecte des informations et des données provenant de micro-onduleurs à l'aide d'une solution sans fil sub-1G et les transmet au système de surveillance Hoymiles S-Miles Cloud via la technologie WiFi.

• Installation facile grâce au plug and play
• Surveillance du niveau des modules, avec jusqu'à 99 modules solaires
• Données et alarmes du micro-onduleur sur S-Miles Toolkit en temps réel
• Maintenance à distance du système via le Cloud S-Miles
• Connexion directe (port USB)

Fonctionnalité
L'unité de transmission de données DTU-Lite-S a une capacité de surveillance jusqu'à 99 modules solaires. Cela rend le système idéal pour une grande variété de systèmes photovoltaïques. Les utilisateurs peuvent lire facilement et rapidement les données et les alarmes au niveau du module. L'exploitation et la maintenance à distance du système photovoltaïque peuvent être effectuées à tout moment et depuis n'importe quel endroit via le Cloud Hoymiles S-Miles.

Création de compte S-Miles
Le compte S-Miles peut être créé directement par l'utilisateur final. Les instructions de Hoymiles se trouvent dans la zone de téléchargement de cet article.

Données techniques

• Type : Sub-1G
• Distance maximale (terrain ouvert et selon l'environnement d'installation) : jusqu'à 400 m
• Limite de données de surveillance des panneaux solaires : 99
• Signal : Wi-Fi : 802.11b/g/n
• Numérisation : toutes les 15 minutes
• Affichage LED
• APPLICATION locale : boîte à outils S-Miles
• Type de consommation électrique 1,0 W / max.
• Tension d'entrée : 5 V
• Plage de température ambiante : -20 à +55°C
• Dimensions (LxHxP) : 143 x 33 x 12,5 mm
• Poids : 0,1 kg
• Modèle de micro-onduleur : séries HMS et HMT

Câble de connexion HMS Connecteur de terrain Plug&Play
Le câble de connexion Hoymiles HMS Plug&Play est spécialement conçu pour être utilisé dans les systèmes photovoltaïques avec un seul onduleur HMS. Il se compose d'un connecteur de terrain, d'un câble AC et d'une fiche AC. Le connecteur de terrain est connecté à l'onduleur et la fiche à la prise domestique. Cette conception simple plug-and-play permet à l'utilisateur de connecter facilement et rapidement le système d'onduleur individuel au réseau. Le raccordement au réseau électrique ne peut être effectué que par un électricien.

Système de câble Hoymiles HMS
Le système de câbles HMS est une solution innovante pour câbler les onduleurs Hoymiles HMS dans les systèmes photovoltaïques. Il offre une conception plug-and-play conviviale qui permet une installation plus facile, plus rapide et plus fiable. Le système de câbles flexible HMS permet à l'utilisateur de combiner des câbles de différentes tailles ou longueurs pour mettre en œuvre de manière rentable la configuration de câblage souhaitée.

Données techniques

• Composants : connecteur de terrain HMS + câble + prise secteur
• Type de câble : PV07AC-F
• Longueur du câble : 3 m
• Diamètre : 1,5 mm2 ;
• Tension nominale : 250 V
• Courant nominal : 12 A
• Plage de température : -40 à 85°C
