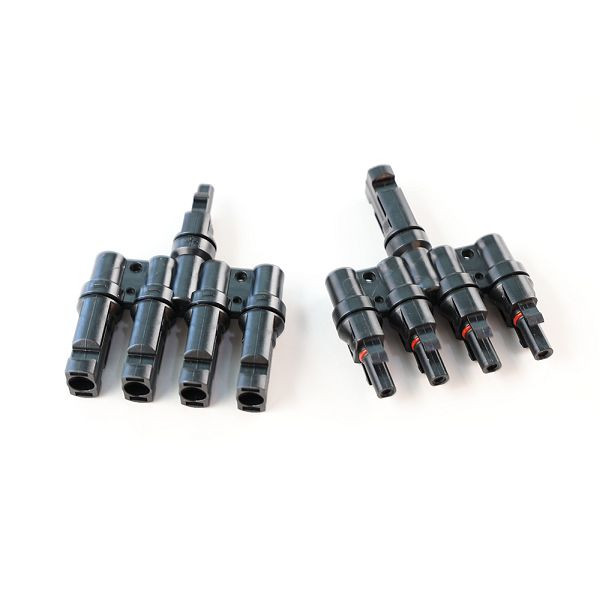

Prises de dérivation à 4 voies Offgridtec Connecteur solaire à connecteur en T (paire), 8-01-010336

Prises de dérivation à 4 voies Offgridtec Connecteur solaire à connecteur en T (paire), 8-01-010336, 4250983260083

Les prises de dérivation 4 voies Offgridtec (MPN 010336) sont compatibles avec les connecteurs solaires et permettent de connecter 4 modules en parallèle. En termes de structure, elles sont identiques aux prises de dérivation 2 voies, mais vous pouvez réaliser des économies en utilisant ces connecteurs car vous pouvez connecter 4 modules en parallèle au lieu de 2.

Caractéristiques importantes de l'article

• Prises de dérivation pour connecter plusieurs modules solaires en parallèle
• Convient aux câbles d'une section de 4 mm² à 6 mm²
• Compatible avec les connecteurs solaires
• Idéal pour les systèmes 12 V et les modules à couches minces
• Verrouillage par encliquetage
• Classe de protection IP67

Que signifie la connexion parallèle ?
Lorsqu'elles sont connectées en parallèle, les lignes plus et moins sont regroupées sur une seule sortie. Ce circuit fait augmenter le courant et la tension reste la même.
Exemple pratique : vous souhaitez connecter 3 modules solaires de 100 W (Imp=5,56 A Vmp=17,8 V) à un contrôleur de charge de 20 A et une tension d'entrée maximale de 30 V/DC. Pour vous assurer de ne pas dépasser la tension d'entrée autorisée, vous devez câbler les modules en parallèle. Donc plus à plus et moins à moins.
Si vous mesurez maintenant le toron, vous devriez pouvoir mesurer les valeurs suivantes dans des conditions d'éclairage idéales : Imp=16,68A et Vmp=17,8V. Cela signifie que votre configuration solaire s'adapte parfaitement au contrôleur de charge.

Contenu de la livraison :
1x paire de connecteurs en T de prises de dérivation à 4 voies Offgridtec
