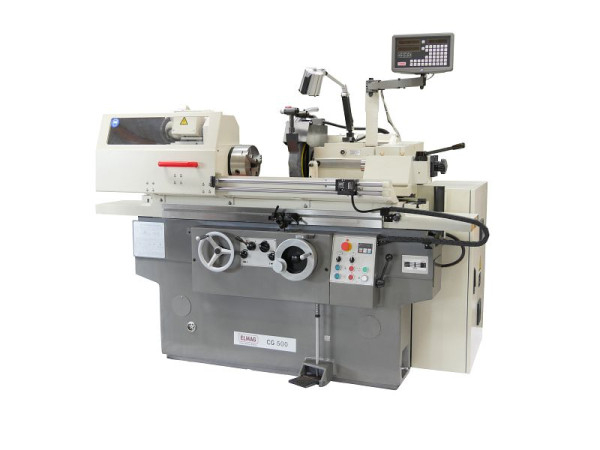

Rectifieuse cylindrique ELMAG, modèle CG 500, avec indicateur de position à 2 axes 'SINO', 82620

Rectifieuse cylindrique ELMAG, modèle CG 500, avec indicateur de position à 2 axes 'SINO', 82620, 9004853826207

La rectifieuse cylindrique CG 500 usine les arbres et les alésages avec une précision de 0,001 mm. Il est utilisé pour le meulage de précision des surfaces durcies, des sièges de roulements externes et internes, des surfaces de montage, de roulement et de glissement. Pour produire des surfaces de meulage sur les arbres, la broche rotative est conçue pour être verrouillable. Large gamme d'applications La rectifieuse cylindrique CG 500 permet l'usinage d'arbres d'un diamètre de 8 mm à 200 mm et d'alésages de 13 mm à 100 mm. En tournant la poupée ou la table de meulage, des angles de meulage allant jusqu'à 45-0-45° ou des courbes coniques allant jusqu'à 3 ou 9° peuvent être obtenus. La longueur de meulage de l'avance longitudinale automatique peut être réglée jusqu'à un maximum de 500 mm et un minimum de 125 mm. Les longueurs de meulage plus courtes doivent être effectuées manuellement - tout aussi précisément et facilement. Le poids maximum autorisé de la pièce est de 80 kg. Six niveaux de vitesse offrent suffisamment de possibilités pour régler une vitesse de meulage optimale. La vitesse d'avance longitudinale peut être réglée entre 0,05 et 2 m/min. Avec affichage de position SINO La machine est équipée d'un système de mesure et d'affichage SINO (précision 0,001 mm). La meule peut ainsi être contrôlée et réglée de manière extrêmement précise. Facile à utiliser La pièce à usiner est serrée sur un mandrin à trois mors, sur un disque d'entraînement ou entre pointes. La poupée mobile peut être fermée hydrauliquement. Les pièces fines sont soutenues par une lunette. La machine est équipée d'un entraînement rapide pour les axes longitudinaux et transversaux et offre un fonctionnement très simple en mode manuel et automatique : serrer la pièce, régler la vitesse, mettre en marche l'entraînement de la broche et le moteur de la meule, mettre en marche la pompe à liquide de refroidissement, positionner la meule sur la pièce, régler le taux d'enlèvement de meulage, avancer manuellement l'avance longitudinale Actionner à l'aide du volant ou, régler l'avance longitudinale et activer le mode automatique. Équipement standard - Rectifieuse cylindrique CG 500, indicateur de position numérique SINO, meule, extracteur de meule (dresseur), arbre d'équilibrage de meule, meules cylindriques intérieures Ø 18/10/6/5 mm, tiges de serrage pour meules cylindriques intérieures , cône Morse MK 4, mandrin à trois mors et support de mandrin, support, système de lubrification par refroidissement et unité hydraulique, lampe halogène pour machine, outils/mode d'emploi/CE
