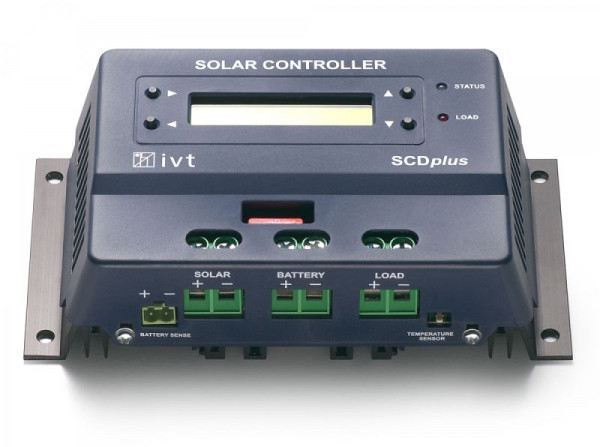

Régulateur solaire IVT SCDplus 12 V/24 V, 40 A avec écran, 200043
Données techniques:
- Tension du système de batterie : 12 V / 24 V
- Types de batterie pris en charge : plomb-acide, -gel, -AGM, LiFePO4
- Type de contrôle de charge : série PWM
- Puissance maxi module : 480 W / 960 W
- Tension maxi module : 50 V
- Courant max module/charge : 40 A
- Courant de charge maximum : 40 A
- Consommation électrique propre, active : 50 mA
- Consommation propre, veille : < 10 mA
- Fusible : 40A
- Entrée de batterie de protection contre l'inversion de polarité : oui
- Protection contre l'inversion de polarité entrée solaire : oui
- Protection contre les surintensités de sortie de charge : oui
- Capteur de température : oui (externe), 1,5 m
- Plage de température de fonctionnement : -20°C à +60°C
- Efficacité maximale : 98 %
- Potentiel de masse commun (pôle négatif) : oui
- Sortie de charge commutable : oui
- Contrôle logiciel : oui
- Interface PC : USB (type B)
- Affichage : écran LCD + LED
- Boîtier : plastique
- Dimensions (L x l x H) : 190 x 105 x 55 mm
- Poids : 540g
- Tension de fin de charge plomb-acide : 14 V / 28 V
- Tension de fin de charge, gel de plomb : 14,1 V / 28,2 V
- Tension de fin de charge, câble AGM : 14,7 V / 29,4 V
- Tension de fin de charge, LiFePO4 : 14,6 V / 29,2 V
- Charge d'entretien, plomb-acide/plomb-gel : 13,7 V / 27,4 V
- Charge d'entretien, plomb AGM/LiFePO4 : 13,8 V / 27,6 V
- Compensation de température minimale : 25 mV/K / 50 mV/K
- Compensation moyenne température : 30 mV/K / 60 mV/K
- Compensation de température maximale : 35 mV/K / 70 mV/K
- Tension de coupure, réglage d'usine : 10,5 V / 21 V
- Tension de coupure, plage réglable : 10V à 11V / 20V à 22V
- Tension de réinitialisation, réglage d'usine : 12 V / 24 V
- Plage de réglage de la tension de réinitialisation : 11,5 V à 12,5 V / 23 V à 25 V
paramètres de chargement
Sortie de charge de protection contre les décharges profondes
Régulateur solaire IVT SCDplus 12 V/24 V, 40 A avec écran, 200043, 4030072200431 Série de... plus
Régulateur solaire IVT SCDplus 12 V/24 V, 40 A avec écran, 200043, 4030072200431
Série de contrôleurs solaires de haute qualité - Charge individuelle, extrêmement efficace et fiable
Les régulateurs solaires série SCplus/SCDplus de haute qualité d'IVT se caractérisent avant tout par leur polyvalence. Ils vous offrent 4 caractéristiques de charge prédéfinies qui sont parfaitement adaptées à tous les types de batteries courants. De plus, sa sortie de charge a diverses fonctions spéciales qui peuvent être réglées individuellement. De plus, certains paramètres de charge peuvent être programmés à l'aide du logiciel gratuit et les données peuvent être évaluées.
Les caractéristiques et fonctionnalités les plus importantes:
Caractéristiques de charge prédéfinies : plomb-acide, plomb-gel, plomb-AGM, LiFeP04
Avec les contrôleurs de charge série à modulation de largeur d'impulsion, 4 programmes de charge différents spécialement adaptés au type de batterie respectif sont prédéfinis : plomb-acide, plomb-gel, plomb-AGM et LiFePO4
Caractéristiques de charge programmables spécifiques à l'utilisateur
De plus, un processus de charge spécifique à l'utilisateur peut être programmé.
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Les réglages d'usine du régulateur solaire peuvent être facilement modifiés via le PC à l'aide du logiciel Windows. De plus, les données de fonctionnement du système solaire peuvent être enregistrées, sauvegardées et évaluées.
Avec les régulateurs solaires SCDplus, il est possible de programmer et de lire les paramètres en direct sur l'appareil.
Détection automatique de la tension du système 12V/24V
Les régulateurs de charge solaire SCplus/SCDplus peuvent être utilisés pour des systèmes 12 V ou 24 V. La tension du système est réglée automatiquement.
Compensation automatique de la température
Pendant le processus de charge, la température est mesurée via le capteur de température externe et la tension de fin de charge est adaptée dynamiquement aux conditions de température.
À des températures élevées, la tension de fin de charge est réduite - une surcharge et un gazage inutile sont évités. A basse température, la tension de fin de charge est augmentée.
Capteur de tension pour batterie
Un fonctionnement encore plus précis du régulateur solaire est possible grâce à la connexion du capteur de tension intégré. La tension de la batterie est mesurée encore plus précisément grâce au câble entre le régulateur de charge solaire et la batterie. Cela permet une charge encore plus précise.
Technologie de charge en plusieurs étapes - adaptée au type de batterie
Selon le type de batterie défini (réglage d'usine : batterie au plomb) et sa tension de fin de charge, la charge s'effectue en 3 étapes maximum.
Dans l'étape de charge 1, la charge s'effectue d'abord avec l'intensité maximale jusqu'à ce que la tension de fin de charge correspondante soit atteinte. La tension de fin de charge de l'étage de charge 1 est alors maintenue pendant une durée définie jusqu'à ce qu'un basculement soit effectué vers l'étage de charge 2, la charge d'entretien. Le courant de charge est limité selon le principe de la modulation de largeur d'impulsion (PWM).
Le profil de charge de la batterie LiFePO4 et celui personnalisé offrent toujours une troisième étape de charge.
Fonction veille commutable
Une fonction de veille est intégrée dans les régulateurs de charge solaire SCplus/SCDplus. Si la puissance solaire est insuffisante, le régulateur de charge solaire passe en mode veille. L'autoconsommation du régulateur de charge solaire est ainsi réduite jusqu'à 40 %. Cela protège la batterie connectée et évite une décharge inutile.
Si la tension solaire est suffisante, le régulateur de charge solaire quitte automatiquement le mode veille. De plus, le régulateur de charge solaire peut être sorti manuellement du mode veille en appuyant sur un bouton.
Sortie de charge programmable et commutable
De nombreux réglages individuels peuvent être effectués avec les régulateurs solaires IVT de la série SCplus/SCDplus.
La sortie de charge est programmable individuellement.
Les options suivantes peuvent être définies pour la sortie de charge :
1. Fonction minuterie
La sortie de charge s'allume ou s'éteint aux heures définies.
2. Fonction veilleuse
S'il n'y a pas d'énergie solaire, la sortie de charge s'allume après 2 minutes et s'éteint à nouveau lorsque l'énergie solaire est présente.
3. Mise sous/hors tension automatique
Lorsque la tension de fin de décharge est atteinte, la sortie de charge s'éteint automatiquement.
Dès que la tension d'enclenchement est atteinte, rallumer.
4. Arrêt permanent
Lorsque la tension de fin de décharge est atteinte, la sortie de charge reste désactivée en permanence, même après que la capacité de la batterie a de nouveau atteint la tension de réinitialisation (réglage d'usine).
La sortie de charge peut également être activée ou désactivée manuellement à l'aide d'un bouton-poussoir.
Indicateur d'état LED
2 LED indiquent rapidement et de manière fiable le niveau de charge actuel, avertissent d'une décharge profonde et indiquent l'état de la sortie de charge.
Écran LCD éclairé et boutons de commande pratiques
Particularité du régulateur solaire SCDplus : Affichage clair - utilisation simple
Les contrôleurs SCDplus disposent également d'un écran LCD clair et clairement structuré. Il fournit des informations sur les paramètres les plus importants tels que la tension du système (12 V, 24 V ou 48 V), l'apport solaire (compteur d'énergie), l'état de la batterie (tension de la batterie, état de charge, courant de charge), la température ambiante, le coefficient de température de consigne et sortie de charge (courant de charge).
Les paramètres suivants peuvent être configurés via l'affichage :
Toutes les fonctions de protection importantes telles que la protection contre les surcharges, la protection contre les décharges profondes et la protection contre l'inversion de polarité sont contrôlées de manière entièrement automatique et sans surveillance via le microprocesseur.
Protection contre la surcharge :
Dès que la tension de fin de charge est atteinte, le régulateur de charge solaire coupe le courant de charge. Cela évite les surcharges et les dommages à la batterie solaire.
protection contre les décharges profondes :
Afin de protéger la batterie contre des dommages irréparables en cas de décharge profonde, la sortie de charge connectée est désactivée lorsque la tension de fin de décharge est atteinte. Selon le réglage de la sortie de charge, elle reste éteinte ou se rallume automatiquement si la batterie a été suffisamment rechargée. La tension de fin de décharge et la tension de réinitialisation peuvent être paramétrées individuellement via l'écran ou le logiciel. Un avertissement visuel (DEL) apparaît peu de temps avant que la limite de décharge profonde ne soit atteinte.
Protection contre les courts-circuits et l'inversion de polarité :
Les contrôleurs sont protégés contre les courts-circuits et l'inversion de polarité par un fusible plat.
Paramétrage, surveillance et évaluation via PC
Paramétrage et surveillance du régulateur solaire à l'aide d'un PC
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Avec le logiciel Windows, le profil de charge, la protection contre les décharges profondes, le coefficient de température, la fonction de la sortie de charge, l'heure et la date peuvent être facilement configurés sur le PC. De plus, les données de fonctionnement de l'installation solaire peuvent être enregistrées, surveillées et éditées sous forme de fichier *.txt pour évaluation.
Enregistrement et évaluation des données avec le logiciel Windows gratuit
Les paramètres suivants sont enregistrés toutes les secondes :
Garantie constructeur 3 ans
Les produits IVT sont de haute qualité et fabriqués selon des directives de qualité strictes. Nous sommes tellement convaincus de la longévité de nos produits que nous prolongeons gratuitement la garantie légale du fabricant d'une année supplémentaire.
étendue de la livraison
Série de contrôleurs solaires de haute qualité - Charge individuelle, extrêmement efficace et fiable
Les régulateurs solaires série SCplus/SCDplus de haute qualité d'IVT se caractérisent avant tout par leur polyvalence. Ils vous offrent 4 caractéristiques de charge prédéfinies qui sont parfaitement adaptées à tous les types de batteries courants. De plus, sa sortie de charge a diverses fonctions spéciales qui peuvent être réglées individuellement. De plus, certains paramètres de charge peuvent être programmés à l'aide du logiciel gratuit et les données peuvent être évaluées.
Les caractéristiques et fonctionnalités les plus importantes:
Caractéristiques de charge prédéfinies : plomb-acide, plomb-gel, plomb-AGM, LiFeP04
Avec les contrôleurs de charge série à modulation de largeur d'impulsion, 4 programmes de charge différents spécialement adaptés au type de batterie respectif sont prédéfinis : plomb-acide, plomb-gel, plomb-AGM et LiFePO4
Caractéristiques de charge programmables spécifiques à l'utilisateur
De plus, un processus de charge spécifique à l'utilisateur peut être programmé.
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Les réglages d'usine du régulateur solaire peuvent être facilement modifiés via le PC à l'aide du logiciel Windows. De plus, les données de fonctionnement du système solaire peuvent être enregistrées, sauvegardées et évaluées.
Avec les régulateurs solaires SCDplus, il est possible de programmer et de lire les paramètres en direct sur l'appareil.
Détection automatique de la tension du système 12V/24V
Les régulateurs de charge solaire SCplus/SCDplus peuvent être utilisés pour des systèmes 12 V ou 24 V. La tension du système est réglée automatiquement.
Compensation automatique de la température
Pendant le processus de charge, la température est mesurée via le capteur de température externe et la tension de fin de charge est adaptée dynamiquement aux conditions de température.
À des températures élevées, la tension de fin de charge est réduite - une surcharge et un gazage inutile sont évités. A basse température, la tension de fin de charge est augmentée.
Capteur de tension pour batterie
Un fonctionnement encore plus précis du régulateur solaire est possible grâce à la connexion du capteur de tension intégré. La tension de la batterie est mesurée encore plus précisément grâce au câble entre le régulateur de charge solaire et la batterie. Cela permet une charge encore plus précise.
Technologie de charge en plusieurs étapes - adaptée au type de batterie
Selon le type de batterie défini (réglage d'usine : batterie au plomb) et sa tension de fin de charge, la charge s'effectue en 3 étapes maximum.
Dans l'étape de charge 1, la charge s'effectue d'abord avec l'intensité maximale jusqu'à ce que la tension de fin de charge correspondante soit atteinte. La tension de fin de charge de l'étage de charge 1 est alors maintenue pendant une durée définie jusqu'à ce qu'un basculement soit effectué vers l'étage de charge 2, la charge d'entretien. Le courant de charge est limité selon le principe de la modulation de largeur d'impulsion (PWM).
Le profil de charge de la batterie LiFePO4 et celui personnalisé offrent toujours une troisième étape de charge.
Fonction veille commutable
Une fonction de veille est intégrée dans les régulateurs de charge solaire SCplus/SCDplus. Si la puissance solaire est insuffisante, le régulateur de charge solaire passe en mode veille. L'autoconsommation du régulateur de charge solaire est ainsi réduite jusqu'à 40 %. Cela protège la batterie connectée et évite une décharge inutile.
Si la tension solaire est suffisante, le régulateur de charge solaire quitte automatiquement le mode veille. De plus, le régulateur de charge solaire peut être sorti manuellement du mode veille en appuyant sur un bouton.
Sortie de charge programmable et commutable
De nombreux réglages individuels peuvent être effectués avec les régulateurs solaires IVT de la série SCplus/SCDplus.
La sortie de charge est programmable individuellement.
Les options suivantes peuvent être définies pour la sortie de charge :
1. Fonction minuterie
La sortie de charge s'allume ou s'éteint aux heures définies.
2. Fonction veilleuse
S'il n'y a pas d'énergie solaire, la sortie de charge s'allume après 2 minutes et s'éteint à nouveau lorsque l'énergie solaire est présente.
3. Mise sous/hors tension automatique
Lorsque la tension de fin de décharge est atteinte, la sortie de charge s'éteint automatiquement.
Dès que la tension d'enclenchement est atteinte, rallumer.
4. Arrêt permanent
Lorsque la tension de fin de décharge est atteinte, la sortie de charge reste désactivée en permanence, même après que la capacité de la batterie a de nouveau atteint la tension de réinitialisation (réglage d'usine).
La sortie de charge peut également être activée ou désactivée manuellement à l'aide d'un bouton-poussoir.
Indicateur d'état LED
2 LED indiquent rapidement et de manière fiable le niveau de charge actuel, avertissent d'une décharge profonde et indiquent l'état de la sortie de charge.
Écran LCD éclairé et boutons de commande pratiques
Particularité du régulateur solaire SCDplus : Affichage clair - utilisation simple
Les contrôleurs SCDplus disposent également d'un écran LCD clair et clairement structuré. Il fournit des informations sur les paramètres les plus importants tels que la tension du système (12 V, 24 V ou 48 V), l'apport solaire (compteur d'énergie), l'état de la batterie (tension de la batterie, état de charge, courant de charge), la température ambiante, le coefficient de température de consigne et sortie de charge (courant de charge).
Les paramètres suivants peuvent être configurés via l'affichage :
- procédure de chargement
- tension de fin de décharge
- tension de réinitialisation
- coéfficent de température
- Sortie de charge (redémarrage oui/non, minuterie et fonction veilleuse)
- Écran LCD (SCDplus uniquement)
- Boutons de commande (seulement SCDplus)
- Indicateur d'état LED
- fusible lame
- Connexion du capteur de tension
- Connexion module solaire
- Connexion batterie solaire
- Sortie de charge de connexion
- Connexion du capteur de température externe
- Sortie de charge de l'interrupteur marche/arrêt
- Interface USB (type B) pour la connexion au PC
Toutes les fonctions de protection importantes telles que la protection contre les surcharges, la protection contre les décharges profondes et la protection contre l'inversion de polarité sont contrôlées de manière entièrement automatique et sans surveillance via le microprocesseur.
Protection contre la surcharge :
Dès que la tension de fin de charge est atteinte, le régulateur de charge solaire coupe le courant de charge. Cela évite les surcharges et les dommages à la batterie solaire.
protection contre les décharges profondes :
Afin de protéger la batterie contre des dommages irréparables en cas de décharge profonde, la sortie de charge connectée est désactivée lorsque la tension de fin de décharge est atteinte. Selon le réglage de la sortie de charge, elle reste éteinte ou se rallume automatiquement si la batterie a été suffisamment rechargée. La tension de fin de décharge et la tension de réinitialisation peuvent être paramétrées individuellement via l'écran ou le logiciel. Un avertissement visuel (DEL) apparaît peu de temps avant que la limite de décharge profonde ne soit atteinte.
Protection contre les courts-circuits et l'inversion de polarité :
Les contrôleurs sont protégés contre les courts-circuits et l'inversion de polarité par un fusible plat.
Paramétrage, surveillance et évaluation via PC
Paramétrage et surveillance du régulateur solaire à l'aide d'un PC
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Avec le logiciel Windows, le profil de charge, la protection contre les décharges profondes, le coefficient de température, la fonction de la sortie de charge, l'heure et la date peuvent être facilement configurés sur le PC. De plus, les données de fonctionnement de l'installation solaire peuvent être enregistrées, surveillées et éditées sous forme de fichier *.txt pour évaluation.
Enregistrement et évaluation des données avec le logiciel Windows gratuit
Les paramètres suivants sont enregistrés toutes les secondes :
- temps
- Voltage de batterie
- Courant de charge de la batterie (courant de charge)
- Courant de charge
- Température (Température)
Garantie constructeur 3 ans
Les produits IVT sont de haute qualité et fabriqués selon des directives de qualité strictes. Nous sommes tellement convaincus de la longévité de nos produits que nous prolongeons gratuitement la garantie légale du fabricant d'une année supplémentaire.
étendue de la livraison
- Régulateur solaire SCDplus 40 A
- Capteur de température externe
- Adaptateur de connexion pour capteur de batterie
- Mode d'emploi en DE, GB, FR, NL
IV0-19
Vous recevrez votre bon personnel de 15 € avec votre confirmation de commande
Achetez pour 200 € et obtenez une réduction de 15 € sur votre prochaine commande.
15€
Payer en toute sécurité
Régulateur solaire IVT SCDplus 12 V/24 V, 40 A avec écran, 200043
Ajouter cet article et profiter d'une livraison rapide
Produit très populaire! 15 personnes l'ont déjà dans leur panier
LIVRAISON GRATUITE - En direct du fabricant!
Topseller dans la boutique!
Produit éprouvé
Les plus grandes marques internationales nous font déjà confiance!
Achat sécurisé
- Livraison gratuite à partir de 50 €
- Livraison rapide
- Votre protection personnelle d'acheteur
| Fabricant : |
IVT
|
| N° fournisseur: | 200043 |
| EAN: | 4030072200431 |
Données techniques:
- Tension du système de batterie : 12 V / 24 V
- Types de batterie pris en charge : plomb-acide, -gel, -AGM, LiFePO4
- Type de contrôle de charge : série PWM
- Puissance maxi module : 480 W / 960 W
- Tension maxi module : 50 V
- Courant max module/charge : 40 A
- Courant de charge maximum : 40 A
- Consommation électrique propre, active : 50 mA
- Consommation propre, veille : < 10 mA
- Fusible : 40A
- Entrée de batterie de protection contre l'inversion de polarité : oui
- Protection contre l'inversion de polarité entrée solaire : oui
- Protection contre les surintensités de sortie de charge : oui
- Capteur de température : oui (externe), 1,5 m
- Plage de température de fonctionnement : -20°C à +60°C
- Efficacité maximale : 98 %
- Potentiel de masse commun (pôle négatif) : oui
- Sortie de charge commutable : oui
- Contrôle logiciel : oui
- Interface PC : USB (type B)
- Affichage : écran LCD + LED
- Boîtier : plastique
- Dimensions (L x l x H) : 190 x 105 x 55 mm
- Poids : 540g
- Tension de fin de charge plomb-acide : 14 V / 28 V
- Tension de fin de charge, gel de plomb : 14,1 V / 28,2 V
- Tension de fin de charge, câble AGM : 14,7 V / 29,4 V
- Tension de fin de charge, LiFePO4 : 14,6 V / 29,2 V
- Charge d'entretien, plomb-acide/plomb-gel : 13,7 V / 27,4 V
- Charge d'entretien, plomb AGM/LiFePO4 : 13,8 V / 27,6 V
- Compensation de température minimale : 25 mV/K / 50 mV/K
- Compensation moyenne température : 30 mV/K / 60 mV/K
- Compensation de température maximale : 35 mV/K / 70 mV/K
- Tension de coupure, réglage d'usine : 10,5 V / 21 V
- Tension de coupure, plage réglable : 10V à 11V / 20V à 22V
- Tension de réinitialisation, réglage d'usine : 12 V / 24 V
- Plage de réglage de la tension de réinitialisation : 11,5 V à 12,5 V / 23 V à 25 V
paramètres de chargement
Sortie de charge de protection contre les décharges profondes
Régulateur solaire IVT SCDplus 12 V/24 V, 40 A avec écran, 200043, 4030072200431 Série de... plus
Régulateur solaire IVT SCDplus 12 V/24 V, 40 A avec écran, 200043, 4030072200431
Série de contrôleurs solaires de haute qualité - Charge individuelle, extrêmement efficace et fiable
Les régulateurs solaires série SCplus/SCDplus de haute qualité d'IVT se caractérisent avant tout par leur polyvalence. Ils vous offrent 4 caractéristiques de charge prédéfinies qui sont parfaitement adaptées à tous les types de batteries courants. De plus, sa sortie de charge a diverses fonctions spéciales qui peuvent être réglées individuellement. De plus, certains paramètres de charge peuvent être programmés à l'aide du logiciel gratuit et les données peuvent être évaluées.
Les caractéristiques et fonctionnalités les plus importantes:
Caractéristiques de charge prédéfinies : plomb-acide, plomb-gel, plomb-AGM, LiFeP04
Avec les contrôleurs de charge série à modulation de largeur d'impulsion, 4 programmes de charge différents spécialement adaptés au type de batterie respectif sont prédéfinis : plomb-acide, plomb-gel, plomb-AGM et LiFePO4
Caractéristiques de charge programmables spécifiques à l'utilisateur
De plus, un processus de charge spécifique à l'utilisateur peut être programmé.
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Les réglages d'usine du régulateur solaire peuvent être facilement modifiés via le PC à l'aide du logiciel Windows. De plus, les données de fonctionnement du système solaire peuvent être enregistrées, sauvegardées et évaluées.
Avec les régulateurs solaires SCDplus, il est possible de programmer et de lire les paramètres en direct sur l'appareil.
Détection automatique de la tension du système 12V/24V
Les régulateurs de charge solaire SCplus/SCDplus peuvent être utilisés pour des systèmes 12 V ou 24 V. La tension du système est réglée automatiquement.
Compensation automatique de la température
Pendant le processus de charge, la température est mesurée via le capteur de température externe et la tension de fin de charge est adaptée dynamiquement aux conditions de température.
À des températures élevées, la tension de fin de charge est réduite - une surcharge et un gazage inutile sont évités. A basse température, la tension de fin de charge est augmentée.
Capteur de tension pour batterie
Un fonctionnement encore plus précis du régulateur solaire est possible grâce à la connexion du capteur de tension intégré. La tension de la batterie est mesurée encore plus précisément grâce au câble entre le régulateur de charge solaire et la batterie. Cela permet une charge encore plus précise.
Technologie de charge en plusieurs étapes - adaptée au type de batterie
Selon le type de batterie défini (réglage d'usine : batterie au plomb) et sa tension de fin de charge, la charge s'effectue en 3 étapes maximum.
Dans l'étape de charge 1, la charge s'effectue d'abord avec l'intensité maximale jusqu'à ce que la tension de fin de charge correspondante soit atteinte. La tension de fin de charge de l'étage de charge 1 est alors maintenue pendant une durée définie jusqu'à ce qu'un basculement soit effectué vers l'étage de charge 2, la charge d'entretien. Le courant de charge est limité selon le principe de la modulation de largeur d'impulsion (PWM).
Le profil de charge de la batterie LiFePO4 et celui personnalisé offrent toujours une troisième étape de charge.
Fonction veille commutable
Une fonction de veille est intégrée dans les régulateurs de charge solaire SCplus/SCDplus. Si la puissance solaire est insuffisante, le régulateur de charge solaire passe en mode veille. L'autoconsommation du régulateur de charge solaire est ainsi réduite jusqu'à 40 %. Cela protège la batterie connectée et évite une décharge inutile.
Si la tension solaire est suffisante, le régulateur de charge solaire quitte automatiquement le mode veille. De plus, le régulateur de charge solaire peut être sorti manuellement du mode veille en appuyant sur un bouton.
Sortie de charge programmable et commutable
De nombreux réglages individuels peuvent être effectués avec les régulateurs solaires IVT de la série SCplus/SCDplus.
La sortie de charge est programmable individuellement.
Les options suivantes peuvent être définies pour la sortie de charge :
1. Fonction minuterie
La sortie de charge s'allume ou s'éteint aux heures définies.
2. Fonction veilleuse
S'il n'y a pas d'énergie solaire, la sortie de charge s'allume après 2 minutes et s'éteint à nouveau lorsque l'énergie solaire est présente.
3. Mise sous/hors tension automatique
Lorsque la tension de fin de décharge est atteinte, la sortie de charge s'éteint automatiquement.
Dès que la tension d'enclenchement est atteinte, rallumer.
4. Arrêt permanent
Lorsque la tension de fin de décharge est atteinte, la sortie de charge reste désactivée en permanence, même après que la capacité de la batterie a de nouveau atteint la tension de réinitialisation (réglage d'usine).
La sortie de charge peut également être activée ou désactivée manuellement à l'aide d'un bouton-poussoir.
Indicateur d'état LED
2 LED indiquent rapidement et de manière fiable le niveau de charge actuel, avertissent d'une décharge profonde et indiquent l'état de la sortie de charge.
Écran LCD éclairé et boutons de commande pratiques
Particularité du régulateur solaire SCDplus : Affichage clair - utilisation simple
Les contrôleurs SCDplus disposent également d'un écran LCD clair et clairement structuré. Il fournit des informations sur les paramètres les plus importants tels que la tension du système (12 V, 24 V ou 48 V), l'apport solaire (compteur d'énergie), l'état de la batterie (tension de la batterie, état de charge, courant de charge), la température ambiante, le coefficient de température de consigne et sortie de charge (courant de charge).
Les paramètres suivants peuvent être configurés via l'affichage :
Toutes les fonctions de protection importantes telles que la protection contre les surcharges, la protection contre les décharges profondes et la protection contre l'inversion de polarité sont contrôlées de manière entièrement automatique et sans surveillance via le microprocesseur.
Protection contre la surcharge :
Dès que la tension de fin de charge est atteinte, le régulateur de charge solaire coupe le courant de charge. Cela évite les surcharges et les dommages à la batterie solaire.
protection contre les décharges profondes :
Afin de protéger la batterie contre des dommages irréparables en cas de décharge profonde, la sortie de charge connectée est désactivée lorsque la tension de fin de décharge est atteinte. Selon le réglage de la sortie de charge, elle reste éteinte ou se rallume automatiquement si la batterie a été suffisamment rechargée. La tension de fin de décharge et la tension de réinitialisation peuvent être paramétrées individuellement via l'écran ou le logiciel. Un avertissement visuel (DEL) apparaît peu de temps avant que la limite de décharge profonde ne soit atteinte.
Protection contre les courts-circuits et l'inversion de polarité :
Les contrôleurs sont protégés contre les courts-circuits et l'inversion de polarité par un fusible plat.
Paramétrage, surveillance et évaluation via PC
Paramétrage et surveillance du régulateur solaire à l'aide d'un PC
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Avec le logiciel Windows, le profil de charge, la protection contre les décharges profondes, le coefficient de température, la fonction de la sortie de charge, l'heure et la date peuvent être facilement configurés sur le PC. De plus, les données de fonctionnement de l'installation solaire peuvent être enregistrées, surveillées et éditées sous forme de fichier *.txt pour évaluation.
Enregistrement et évaluation des données avec le logiciel Windows gratuit
Les paramètres suivants sont enregistrés toutes les secondes :
Garantie constructeur 3 ans
Les produits IVT sont de haute qualité et fabriqués selon des directives de qualité strictes. Nous sommes tellement convaincus de la longévité de nos produits que nous prolongeons gratuitement la garantie légale du fabricant d'une année supplémentaire.
étendue de la livraison
Série de contrôleurs solaires de haute qualité - Charge individuelle, extrêmement efficace et fiable
Les régulateurs solaires série SCplus/SCDplus de haute qualité d'IVT se caractérisent avant tout par leur polyvalence. Ils vous offrent 4 caractéristiques de charge prédéfinies qui sont parfaitement adaptées à tous les types de batteries courants. De plus, sa sortie de charge a diverses fonctions spéciales qui peuvent être réglées individuellement. De plus, certains paramètres de charge peuvent être programmés à l'aide du logiciel gratuit et les données peuvent être évaluées.
Les caractéristiques et fonctionnalités les plus importantes:
Caractéristiques de charge prédéfinies : plomb-acide, plomb-gel, plomb-AGM, LiFeP04
Avec les contrôleurs de charge série à modulation de largeur d'impulsion, 4 programmes de charge différents spécialement adaptés au type de batterie respectif sont prédéfinis : plomb-acide, plomb-gel, plomb-AGM et LiFePO4
Caractéristiques de charge programmables spécifiques à l'utilisateur
De plus, un processus de charge spécifique à l'utilisateur peut être programmé.
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Les réglages d'usine du régulateur solaire peuvent être facilement modifiés via le PC à l'aide du logiciel Windows. De plus, les données de fonctionnement du système solaire peuvent être enregistrées, sauvegardées et évaluées.
Avec les régulateurs solaires SCDplus, il est possible de programmer et de lire les paramètres en direct sur l'appareil.
Détection automatique de la tension du système 12V/24V
Les régulateurs de charge solaire SCplus/SCDplus peuvent être utilisés pour des systèmes 12 V ou 24 V. La tension du système est réglée automatiquement.
Compensation automatique de la température
Pendant le processus de charge, la température est mesurée via le capteur de température externe et la tension de fin de charge est adaptée dynamiquement aux conditions de température.
À des températures élevées, la tension de fin de charge est réduite - une surcharge et un gazage inutile sont évités. A basse température, la tension de fin de charge est augmentée.
Capteur de tension pour batterie
Un fonctionnement encore plus précis du régulateur solaire est possible grâce à la connexion du capteur de tension intégré. La tension de la batterie est mesurée encore plus précisément grâce au câble entre le régulateur de charge solaire et la batterie. Cela permet une charge encore plus précise.
Technologie de charge en plusieurs étapes - adaptée au type de batterie
Selon le type de batterie défini (réglage d'usine : batterie au plomb) et sa tension de fin de charge, la charge s'effectue en 3 étapes maximum.
Dans l'étape de charge 1, la charge s'effectue d'abord avec l'intensité maximale jusqu'à ce que la tension de fin de charge correspondante soit atteinte. La tension de fin de charge de l'étage de charge 1 est alors maintenue pendant une durée définie jusqu'à ce qu'un basculement soit effectué vers l'étage de charge 2, la charge d'entretien. Le courant de charge est limité selon le principe de la modulation de largeur d'impulsion (PWM).
Le profil de charge de la batterie LiFePO4 et celui personnalisé offrent toujours une troisième étape de charge.
Fonction veille commutable
Une fonction de veille est intégrée dans les régulateurs de charge solaire SCplus/SCDplus. Si la puissance solaire est insuffisante, le régulateur de charge solaire passe en mode veille. L'autoconsommation du régulateur de charge solaire est ainsi réduite jusqu'à 40 %. Cela protège la batterie connectée et évite une décharge inutile.
Si la tension solaire est suffisante, le régulateur de charge solaire quitte automatiquement le mode veille. De plus, le régulateur de charge solaire peut être sorti manuellement du mode veille en appuyant sur un bouton.
Sortie de charge programmable et commutable
De nombreux réglages individuels peuvent être effectués avec les régulateurs solaires IVT de la série SCplus/SCDplus.
La sortie de charge est programmable individuellement.
Les options suivantes peuvent être définies pour la sortie de charge :
1. Fonction minuterie
La sortie de charge s'allume ou s'éteint aux heures définies.
2. Fonction veilleuse
S'il n'y a pas d'énergie solaire, la sortie de charge s'allume après 2 minutes et s'éteint à nouveau lorsque l'énergie solaire est présente.
3. Mise sous/hors tension automatique
Lorsque la tension de fin de décharge est atteinte, la sortie de charge s'éteint automatiquement.
Dès que la tension d'enclenchement est atteinte, rallumer.
4. Arrêt permanent
Lorsque la tension de fin de décharge est atteinte, la sortie de charge reste désactivée en permanence, même après que la capacité de la batterie a de nouveau atteint la tension de réinitialisation (réglage d'usine).
La sortie de charge peut également être activée ou désactivée manuellement à l'aide d'un bouton-poussoir.
Indicateur d'état LED
2 LED indiquent rapidement et de manière fiable le niveau de charge actuel, avertissent d'une décharge profonde et indiquent l'état de la sortie de charge.
Écran LCD éclairé et boutons de commande pratiques
Particularité du régulateur solaire SCDplus : Affichage clair - utilisation simple
Les contrôleurs SCDplus disposent également d'un écran LCD clair et clairement structuré. Il fournit des informations sur les paramètres les plus importants tels que la tension du système (12 V, 24 V ou 48 V), l'apport solaire (compteur d'énergie), l'état de la batterie (tension de la batterie, état de charge, courant de charge), la température ambiante, le coefficient de température de consigne et sortie de charge (courant de charge).
Les paramètres suivants peuvent être configurés via l'affichage :
- procédure de chargement
- tension de fin de décharge
- tension de réinitialisation
- coéfficent de température
- Sortie de charge (redémarrage oui/non, minuterie et fonction veilleuse)
- Écran LCD (SCDplus uniquement)
- Boutons de commande (seulement SCDplus)
- Indicateur d'état LED
- fusible lame
- Connexion du capteur de tension
- Connexion module solaire
- Connexion batterie solaire
- Sortie de charge de connexion
- Connexion du capteur de température externe
- Sortie de charge de l'interrupteur marche/arrêt
- Interface USB (type B) pour la connexion au PC
Toutes les fonctions de protection importantes telles que la protection contre les surcharges, la protection contre les décharges profondes et la protection contre l'inversion de polarité sont contrôlées de manière entièrement automatique et sans surveillance via le microprocesseur.
Protection contre la surcharge :
Dès que la tension de fin de charge est atteinte, le régulateur de charge solaire coupe le courant de charge. Cela évite les surcharges et les dommages à la batterie solaire.
protection contre les décharges profondes :
Afin de protéger la batterie contre des dommages irréparables en cas de décharge profonde, la sortie de charge connectée est désactivée lorsque la tension de fin de décharge est atteinte. Selon le réglage de la sortie de charge, elle reste éteinte ou se rallume automatiquement si la batterie a été suffisamment rechargée. La tension de fin de décharge et la tension de réinitialisation peuvent être paramétrées individuellement via l'écran ou le logiciel. Un avertissement visuel (DEL) apparaît peu de temps avant que la limite de décharge profonde ne soit atteinte.
Protection contre les courts-circuits et l'inversion de polarité :
Les contrôleurs sont protégés contre les courts-circuits et l'inversion de polarité par un fusible plat.
Paramétrage, surveillance et évaluation via PC
Paramétrage et surveillance du régulateur solaire à l'aide d'un PC
Une connexion peut être établie entre le régulateur solaire et le PC via l'interface USB. Avec le logiciel Windows, le profil de charge, la protection contre les décharges profondes, le coefficient de température, la fonction de la sortie de charge, l'heure et la date peuvent être facilement configurés sur le PC. De plus, les données de fonctionnement de l'installation solaire peuvent être enregistrées, surveillées et éditées sous forme de fichier *.txt pour évaluation.
Enregistrement et évaluation des données avec le logiciel Windows gratuit
Les paramètres suivants sont enregistrés toutes les secondes :
- temps
- Voltage de batterie
- Courant de charge de la batterie (courant de charge)
- Courant de charge
- Température (Température)
Garantie constructeur 3 ans
Les produits IVT sont de haute qualité et fabriqués selon des directives de qualité strictes. Nous sommes tellement convaincus de la longévité de nos produits que nous prolongeons gratuitement la garantie légale du fabricant d'une année supplémentaire.
étendue de la livraison
- Régulateur solaire SCDplus 40 A
- Capteur de température externe
- Adaptateur de connexion pour capteur de batterie
- Mode d'emploi en DE, GB, FR, NL
Questions sur l'article
Votre question:
Informations sur la personne:
Continuer les achats
200043
Variantes
