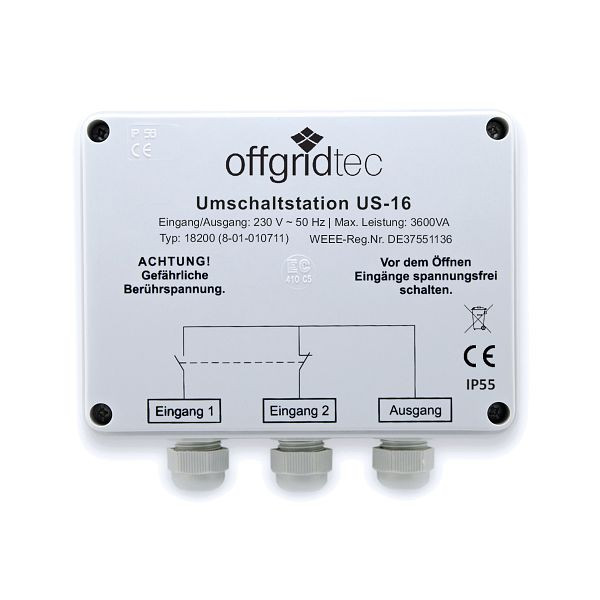

Station de commutation Offgridtec pour commutation prioritaire du réseau US-16 230V 16A 3600W, 8-01-010711

Station de commutation Offgridtec pour commutation prioritaire du réseau US-16 230V 16A 3600W, 8-01-010711, 4250983258400

Les postes de commutation polyvalents et polyvalents d'Offgridtec vous permettent d'exploiter sans problème des consommateurs 230 V à partir de deux sources de tension différentes. Il s'agit généralement d'un convertisseur de tension ou du réseau électrique public. Grâce à la commutation prioritaire, vous pouvez déterminer quelle source d'alimentation doit être utilisée en priorité - si cette source de tension n'est plus disponible, elle passe à la source d'alimentation de secours. L'utilisation de relais de haute qualité garantit, d'une part, un seuil de commutation particulièrement précis et, d'autre part, votre convertisseur de tension est protégé de manière optimale contre les retours de tension externe.

Recommandations d'utilisation

• Systèmes d'îlots solaires
• Véhicules de service et utilitaires
• Camping-cars et caravanes
• Voiliers et autres embarcations

Données techniques

• Tension d'entrée : 230 V CA, 50/60 Hz
• Courant d'entrée (maximum): 16A
• Tension de sortie : 230 VCA, 50/60 Hz
• Puissance (max.): 3600VA
• Temps de commutation : 1-2 secondes
• Fusible : F 16A / 250V
• Protection : surcharge, court-circuit
• Boîtier : plastique
• Classe de protection : IP55
• Entrées : bornes à vis, borne de connexion
• Dimensions : (LxlxH) : 160 x 145 x 77 mm
• Poids : 450g

Exemple d'application 1 - circuit prioritaire réseau

• Le réseau 230 V AC est connecté à l'entrée AC2 (priorité supérieure).
• Cela signifie que la batterie est protégée et que l'onduleur est en même temps protégé des tensions externes.
• Ce n'est que lorsque l'AC2 perd de l'alimentation que l'entrée AC1 active l'alimentation via la batterie et l'onduleur.

Exemple d'application 2 - circuit prioritaire de l'onduleur

• L'onduleur est connecté à l'entrée AC2 (priorité supérieure).
• Cela signifie que l'électricité est principalement tirée de la batterie via l'onduleur (par exemple lors de l'utilisation de systèmes d'îlots solaires).
• Ce n'est que lorsque l'onduleur s'éteint en raison de la protection contre les décharges profondes que le réseau 230 V AC est activé via l'entrée AC1.

Contenu de la livraison :
1x poste de commutation, borne de raccordement PE, mode d'emploi, DE, GB, FR, NL
