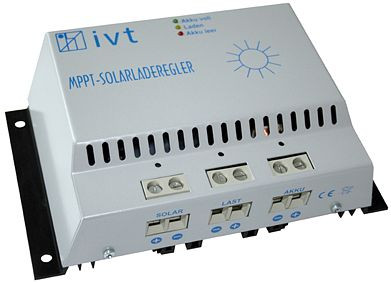

Contrôleur Solaire IVT MPPT 12V/24V 10A 200026

Contrôleur solaire IVT MPPT 12V/24V 10A 200026 4030072200264

Charge efficace même dans des conditions d'éclairage défavorables
La série de contrôleurs de charge solaire MPPT comprend des dispositifs modernes, de haute qualité et contrôlés par microprocesseur pour la charge contrôlée des batteries au plomb dans les systèmes solaires autonomes.

Les régulateurs de charge solaire MPPT d'IVT sont idéaux pour :

• Pour les systèmes solaires dont la tension du module est nettement supérieure à la tension de la batterie
• Pour les modules solaires partiellement ombragés (par exemple par des arbres ou le système satellite)
• Avec un éclairage faible ou diffus (par exemple en hiver ou en cas de fort brouillard)
• Aux latitudes nord où la température du panneau solaire reste basse malgré l'exposition au soleil

La fonction MPPT (Maximum Power Point Tracker) garantit que la puissance solaire maximale peut toujours être utilisée.

Les caractéristiques et fonctionnalités les plus importantes:
MPPT - méthode de charge : très efficace, rapide, compatible avec la batterie
Suivi du point de puissance maximale (MPPT)
Le point de fonctionnement le plus efficace des modules solaires (MPPT) change en raison de diverses influences telles que la température, l'irradiance et le type de cellules solaires.

Derrière la commande MPPT se cache une technologie qui détermine et utilise en permanence le rendement énergétique maximal des modules solaires. La surtension des modules solaires est convertie en un courant de charge plus élevé. Ce courant de charge plus élevé garantit que le temps de charge de la batterie est réduit.

Détection automatique de la tension du système
Ce contrôleur de charge solaire MPPT est adapté pour fonctionner dans des systèmes solaires 12V et 24V. Il reconnaît automatiquement si un système 12 V ou 24 V est connecté.

Affichage de fonctionnement optique
Le contrôleur MPPT est équipé de plusieurs LED et fournit à l'utilisateur des informations complètes sur l'état de fonctionnement actuel du système. Les différentes LED fournissent des informations sur le côté entrée solaire (la tension solaire est présente), l'état de la batterie (charge/décharge/batterie pleine/tension de la batterie faible) et l'état de la sortie de charge (on/off).

fonction veille
Si la puissance de charge solaire est insuffisante, le régulateur de charge solaire passe en mode veille. L'autoconsommation est réduite de plus de 90%. La batterie connectée est épargnée et une décharge inutile est évitée. Dès que la tension solaire est suffisante, le régulateur de charge solaire quitte automatiquement le mode veille.

Eléments de raccordement et de commande

• Connexion module solaire
• Connexion de sortie de charge pour consommateurs 12 V/24 V
• Connexion batterie solaire
• Affichage de l'état de la batterie solaire
• Bouton-poussoir pour la sortie de charge
• Connecteur RJ/12 pour affichage à distance
• Capteur de température externe

Fonctions de protection étendues
Toutes les fonctions de protection importantes telles que la protection contre les surcharges et les décharges profondes sont contrôlées de manière entièrement automatique et sans surveillance via le microprocesseur.

Protection contre la surcharge
Lorsque la tension de fin de charge est atteinte, le régulateur de charge solaire coupe le courant de charge. La surcharge et les dommages à la batterie solaire sont évités.

Protection contre les décharges profondes avec déconnexion automatique de la charge ou connexion de la charge
La protection contre les décharges profondes avec déconnexion automatique de la charge ou connexion de charge garantit que le régulateur solaire coupe la sortie de charge dès que la tension de la batterie tombe en dessous de la tension minimale. Lorsque la batterie a été rechargée et que la tension de la batterie dépasse la tension de réinitialisation, le contrôleur de charge solaire réactive automatiquement la sortie de charge.

Protection contre les courts-circuits et l'inversion de polarité
Les contrôleurs sont protégés contre les courts-circuits et l'inversion de polarité par un fusible plat. Si la batterie est connectée avec une polarité inversée, la LED associée à l'entrée s'allume.

Protection contre la surchauffe
Les contrôleurs de charge solaire MPPT sont protégés contre la surchauffe. Un capteur de température intégré garantit que le régulateur de charge s'éteint automatiquement s'il chauffe trop. Dès que le régulateur de charge a refroidi, il se rallume automatiquement.

clapet anti-retour
Tous les contrôleurs de charge solaire IVT sont équipés en standard d'un verrou de courant inverse. Si la puissance solaire est trop faible, par exemple au crépuscule ou la nuit, le bloqueur de courant inverse empêche la décharge de la batterie via le module solaire.

Technologie de charge en plusieurs étapes - Parfaite pour les batteries au plomb
Le processus de charge est parfaitement adapté aux batteries au plomb.
Le chargement s'effectue selon un processus en plusieurs étapes.

1. Phase de chargement principale
La batterie est chargée jusqu'à une tension de 14,1 V (28,2 V) avec un courant maximum.

2. Phase de minuterie
La batterie est maintenue à une tension de 14,1 V (28,2 V) pendant plusieurs minutes.
La durée de la phase de minuterie est déterminée par le type, l'âge et la qualité de la batterie.

3. Phase flottante
Dans cette phase, le contrôleur de charge solaire envoie des impulsions à la batterie et dissout ainsi les couches de sulfate qui se sont formées (fonction de désulfatation). La tension de la batterie est maintenue à 13,7 V (27,4 V).

4. Phase de veille
Dans cette phase, aucun courant de charge ne circule. La tension de la batterie chute lentement.

Compensation automatique de la température
Pendant le processus de charge, la température ambiante est déterminée via le capteur de température externe et la tension de fin de charge est adaptée dynamiquement aux conditions de température. À des températures élevées, la tension de fin de charge est réduite - une surcharge et un gazage inutile sont évités. À basse température, la tension de fin de charge est augmentée, les batteries peuvent être rechargées de manière optimale.

fonction élévatrice
Les contrôleurs de charge solaire MPPT sont équipés d'une fonction élévatrice. Avantage : Le contrôleur de charge solaire charge également lorsque la tension solaire est inférieure à la tension de la batterie. Ici, le courant de charge maximal est de 1 A.

Sortie de charge commutable
La sortie de charge peut être commutée manuellement à l'aide d'un bouton-poussoir. Il permet d'allumer ou d'éteindre tous les consommateurs connectés au régulateur de charge solaire d'une simple pression sur un bouton.

Surveillance et évaluation via affichage à distance
Un affichage à distance est disponible comme accessoire optionnel pour les contrôleurs solaires de la série MPPT.

À l'aide de l'affichage à distance pour les régulateurs de charge solaire MPPT, vous pouvez afficher les données de fonctionnement actuelles pendant la durée de fonctionnement.
Il est également possible d'enregistrer les paramètres de fonctionnement avec la date et l'heure sous forme de fichier *.txt sur une carte SD1 et, si nécessaire, de les évaluer ultérieurement sur le PC.

Enregistrement des données (toutes les 10 secondes) :

• Date)
• Temps temps)
• tension batterie (U1)
• courant de batterie (I1)
• Tension solaire (Us)
• énergie solaire (ls)

Garantie constructeur 3 ans
Les produits IVT sont de haute qualité et fabriqués selon des directives de qualité strictes. Nous sommes tellement convaincus de la longévité de nos produits que nous prolongeons gratuitement la garantie légale du fabricant d'une année supplémentaire.

étendue de la livraison

• Contrôleur solaire MPPT 10A
• Capteur de température externe
• Mode d'emploi en DE, GB, FR, NL
