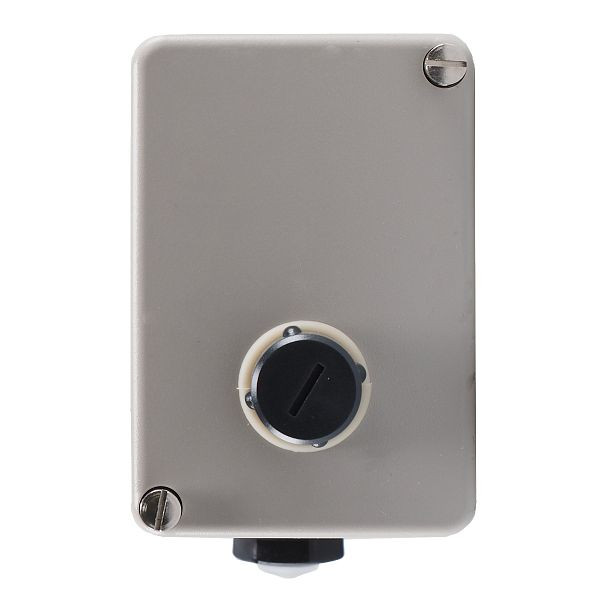

Limiteur de température de sécurité JUMO, 20 à 500°C, longueur de montage 200 mm, 60001476

Limiteur de température de sécurité JUMO, 20 à 500°C, longueur de montage 200 mm, 60001476, 4053877008019

Grâce à son boîtier résistant aux chocs avec couvercle en plastique de haute qualité et partie inférieure en aluminium moulé sous pression, le thermostat mécanique à montage en surface à 1 pôle est très robuste et peut également être utilisé dans des conditions difficiles. Le système de mesure utilisé fonctionne selon le principe de la dilatation du liquide et peut être utilisé sans problème jusqu'à une température de capteur maximale admissible de 575°C. Le tube plongeur en acier inoxydable de haute qualité (matériau n° 1.4571) a un diamètre de 8 mm. Il est fixé à l'aide d'un filetage G 1/2 forme A selon DIN 3852/2. La température ambiante maximale admissible sur le boîtier (classe de protection IP54) est de 80 °C. À l'aide d'un tournevis, la température d'arrêt souhaitée peut être facilement réglée sur une échelle après avoir retiré le couvercle du boîtier. Si la température au niveau de la sonde de température dépasse la valeur limite réglée, le circuit (borne 2) est ouvert et le contact de signal supplémentaire (borne 4) se ferme automatiquement. Le microrupteur est verrouillé mécaniquement. Le microrupteur peut être déverrouillé manuellement une fois que la température dangereuse a baissé d'environ 15 % de la plage d'échelle. Le limiteur de température de sécurité se caractérise par une précision élevée du point de commutation de + 0 / -5% dans le tiers supérieur de l'échelle. Si le système de mesure est détruit, le circuit est ouvert en permanence et le déverrouillage n'est plus possible. Le contact de commutation est alors en position neutre de sorte qu'aucun contact ne soit commuté. Lorsque le capteur refroidit à une température inférieure à environ -20 ° C, le circuit est également ouvert ; uniquement lorsque la température dépasse environ -20 ° C, le STB peut être à nouveau déverrouillé manuellement à l'aide du bouton de redémarrage. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est requise pour la mesure de la température. Le raccordement électrique s'effectue à l'aide de bornes à vis directement sur le microrupteur intégré, qui peut commuter directement une capacité de commutation maximale admissible de 230 volts AC / 10 A. Le limiteur de température de sécurité peut être utilisé de manière très flexible et est utilisé dans la technologie du chauffage, de la climatisation et de la ventilation ainsi que dans l'industrie des plastiques, les appareils et la construction mécanique ainsi que dans la construction de fours, dans les stations de transfert de chauffage urbain et pour la surveillance de la température dans les laboratoires et armoires de climatisation. L'appareil est homologué selon DIN EN 14597 et DGRL et dispose d'une homologation EAC.
