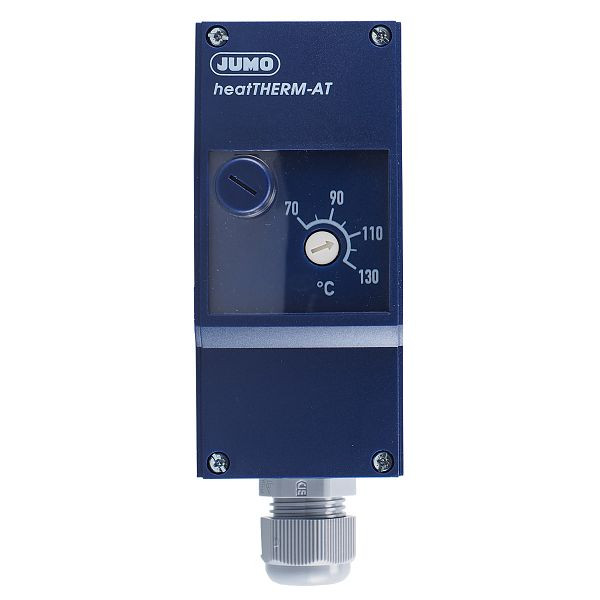

Limiteur de température de sécurité JUMO, 70 à 130 °C, capillaire 2000 mm, 60003230

Limiteur de température de sécurité JUMO, 70 à 130 °C, capillaire 2000 mm, 60003230, 4053877008668

Grâce à son boîtier résistant aux chocs en plastique de haute qualité, le thermostat mécanique à montage en surface à 1 pôle avec contact inverseur est très robuste et peut également être utilisé dans des conditions difficiles. Le système de mesure utilisé fonctionne sur le principe de la dilatation du liquide et peut être utilisé sans problème jusqu'à une température de capteur maximale admissible de 149 °C. Le capteur rond lisse en cuivre a un diamètre de 6 mm et une longueur de capteur d'environ 66 mm. La ligne interurbaine du thermostat est également en cuivre et est enroulée à l'intérieur du boîtier à la livraison. En tenant compte d'un rayon de courbure de 5 mm, le capillaire peut être conduit hors du boîtier et posé de manière flexible selon les besoins. Le manchon de protection en laiton nickelé inclus dans la livraison a un diamètre de 8 mm et peut être équipé d'un filetage G 1/2 forme A selon DIN 3852/2. La température ambiante maximale admissible sur le boîtier (classe de protection IP54) est de 80 °C. Le boîtier est fixé directement à la partie inférieure du boîtier en tant que montage mural ou à l'aide d'une bande de tension sur une canalisation. À l'aide d'un tournevis, la température d'arrêt souhaitée peut être facilement réglée sur une échelle après avoir retiré le couvercle du boîtier. La température d'arrêt réglée peut être consultée à tout moment à travers une fenêtre dans le couvercle du boîtier. Le limiteur de température de sécurité se caractérise par une précision élevée du point de commutation de + 0 / -5 K dans la moitié supérieure de l'échelle. La compensation de température intégrée réduit au minimum les effets de la température ambiante sur la tête de commutation. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est requise pour la mesure de la température. Le raccordement électrique s'effectue à l'aide de bornes PushIn©, ce qui réduit considérablement le temps d'installation par rapport aux raccordements à vis classiques. La puissance de commutation maximale admissible est de 230 volts AC / 16 A. Le contact de commutation (borne 2) est ouvert une fois la température réglée atteinte et le contact de signalisation (borne 4) est fermé en même temps. Le contact de commutation est automatiquement verrouillé et ne peut être déverrouillé manuellement qu'une fois que la température de la sonde s'est refroidie d'environ 10 K. Lorsque la température au niveau du capteur descend en dessous de -20 °C, le circuit entre la borne 1 et la borne 2 s'ouvre également, mais se referme lorsque la température augmente.Si le système de mesure est détruit, le circuit est ouvert en permanence et le déverrouillage n'est plus possible . Le contact de commutation est alors en position neutre. Le limiteur de température de sécurité peut être utilisé de manière très flexible et est utilisé dans l'automatisation des bâtiments ainsi que dans la technologie de chauffage, de climatisation et de ventilation. D'autres domaines d'application sont l'industrie des matières plastiques, les appareils et la construction mécanique ainsi que la construction de fours et la surveillance de la température dans les armoires de laboratoire et climatiques. L'appareil est homologué selon DIN EN 14597 et DGRL et dispose d'une homologation EAC.
