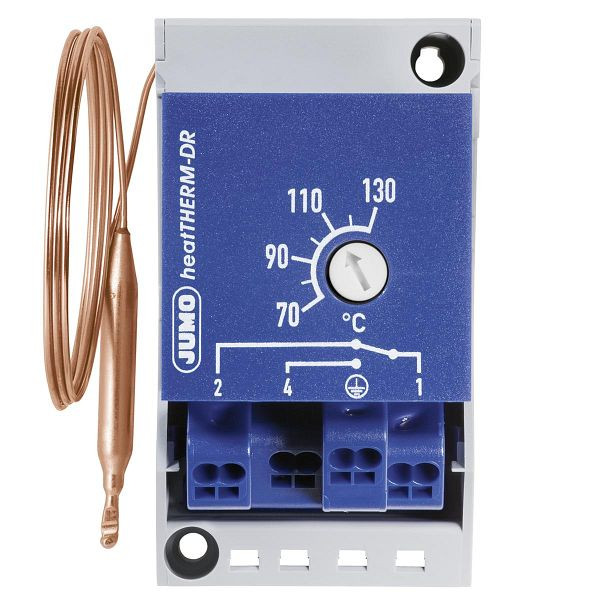

Limiteur de température de sécurité JUMO, 70 à 130 °C, capillaire 2000 mm, rail oméga, 60003287

Limiteur de température de sécurité JUMO, 70 à 130 °C, capillaire 2000 mm, rail oméga, 60003287, 4053877008798

Grâce à son boîtier innovant en plastique de haute qualité, le thermostat mécanique à montage en surface à 1 pôle est adapté pour un montage sur un rail DIN TH35 selon DIN EN 60715 ou pour un montage directement sur le mur. Le système de mesure utilisé fonctionne sur le principe de la dilatation du liquide et peut être utilisé sans problème jusqu'à une température de capteur maximale admissible de 149 °C. Le capteur rond lisse en cuivre a un diamètre de 6 mm et une longueur de capteur d'environ 66 mm. La ligne interurbaine du thermostat est également en cuivre. En tenant compte d'un rayon de courbure de 5 mm, le capillaire peut être posé de manière flexible. La température ambiante maximale admissible sur le boîtier (classe de protection IP20) est de 55 °C. À l'aide d'un tournevis, la température d'arrêt souhaitée peut être facilement réglée sur une échelle. La température d'arrêt réglée peut être lue à tout moment. Le limiteur de température de sécurité se caractérise par une précision élevée du point de commutation de + 0 / -5 K dans la moitié supérieure de l'échelle. La compensation de température intégrée réduit au minimum les effets de la température ambiante sur la tête de commutation. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est requise pour la mesure de la température. Le raccordement électrique s'effectue à l'aide de bornes PushIn©, ce qui réduit considérablement le temps d'installation par rapport aux raccordements à vis classiques. La puissance de commutation maximale admissible est de 230 volts AC / 16 A. Le contact de commutation (borne 2) est ouvert une fois la température réglée atteinte et le contact de signalisation (borne 4) est fermé en même temps. Le contact de commutation est automatiquement verrouillé et ne peut être déverrouillé manuellement qu'une fois que la température de la sonde s'est refroidie d'environ 10 K. Lorsque la température au niveau du capteur descend en dessous de -20 °C, le circuit entre la borne 1 et la borne 2 s'ouvre également, mais se referme lorsque la température augmente.Si le système de mesure est détruit, le circuit est ouvert en permanence et le déverrouillage n'est plus possible . Le contact de commutation est alors en position neutre. Le limiteur de température de sécurité peut être utilisé de manière très flexible et est utilisé pour la surveillance de la température dans les armoires de laboratoire et de climatisation ainsi que dans la technologie de chauffage, de climatisation et de ventilation. D'autres domaines d'application sont l'industrie des matières plastiques, la construction d'appareils et la construction mécanique ainsi que la construction de fours et l'automatisation de bâtiments. L'appareil est homologué selon DIN EN 14597 et DGRL et dispose d'une homologation EAC.
