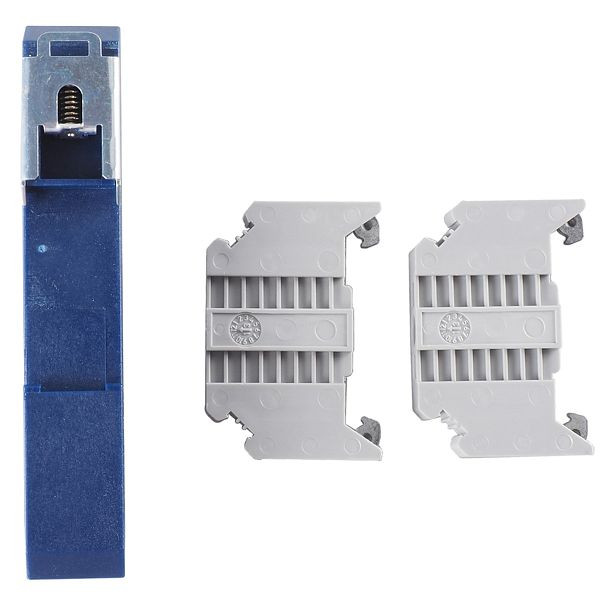

Module routeur JUMO, montage sur rail DIN, 00566253

Module routeur JUMO, montage sur rail DIN, 00566253, 4053877000334

Avec le module routeur (composant de l'ensemble du système mTRON T) avec des connexions de bus système RJ45 en face avant (1 x bus in, 2 x bus out), la décentralisation est réalisée au sein du système d'automatisation, c'est-à-dire que les modules d'entrée / sortie sont répartis sur plusieurs rails chapeaux / armoires de commande. Il peut y avoir une distance allant jusqu'à 100 m entre deux modules de routeur ou entre un module de routeur et un module de base ou un panneau multifonction. Un maximum de 30 modules de routeur et un maximum de 30 modules d'entrée/sortie sont possibles dans un système. L'alimentation et l'état de fonctionnement du module sont indiqués par des diodes électroluminescentes. Le raccordement électrique de l'alimentation du module routeur se fait en face avant via un bornier débrochable. Le module routeur ne nécessite aucune configuration. Il est intégré dans le système global par le programme d'installation. Pour des applications spéciales telles que Hot-Connect, l'adresse du module de routeur peut être réglée à l'aide de commutateurs de codage rotatifs. Le module coulissant peut être simplement retiré du boîtier pour l'entretien. Le boîtier, y compris la carte bus, reste monté sur le rail DIN. L'alimentation est DC 24 V + 25 / -20%.
