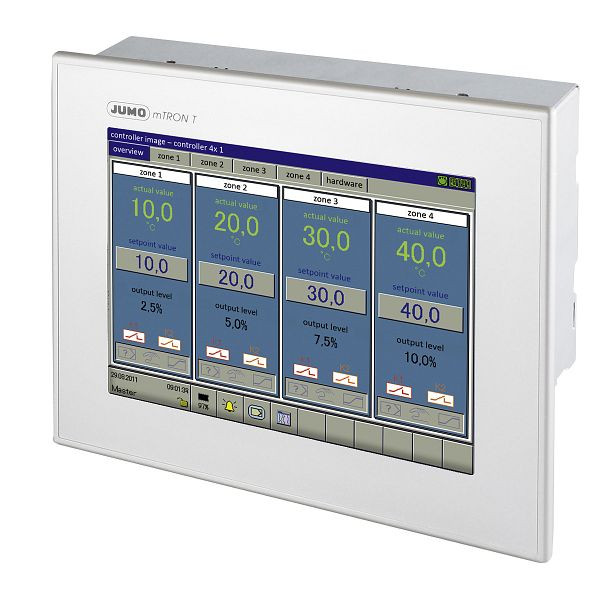

Panneau multifonction JUMO (HMI), RS232, 1x RS232 Modbus RTU et fonction d'enregistrement, 00569496

Panneau multifonction JUMO (HMI), RS232, 1x RS232 Modbus RTU et fonction d'enregistrement, 00569496, 4053877000358

Le panneau multifonction (composant du système global mTRON T) dispose des options de connexion suivantes : 1x Ethernet (RJ45), 1x entrée de bus système (RJ45), 1x sortie de bus système (RJ45), 2x hôte USB, 1x RS232 Modbus RTU et enregistrement fonction. Le panneau est conçu pour une alimentation en tension de 24 V DC + 25 / -20%. L'écran tactile TFT est utilisé pour une visualisation, une utilisation, une configuration et un paramétrage simples et clairs des données de mesure. L'écran couleur TFT a une diagonale d'écran de 21,3 cm (8,4"), une résolution de 640 × 480 pixels, 256 couleurs et un rétroéclairage LED. En tant qu'interface homme-machine, le panneau permet une vue optimale et ordonnée des états du processus et des paramètres du système. Il permet également l'affichage et le fonctionnement des images de contrôleur et des images de processus de l'éditeur de programme et la fonction d'enregistrement en option. Les points de consigne, les textes de lot, les paramètres et les données de configuration peuvent être saisis et modifiés par l'utilisateur directement sur l'écran. Les données de processus transmises via le bus système sont affichées en temps réel. L'archivage et l'évaluation des données sont rendus possibles par des programmes PC éprouvés. En plus des interfaces standard (LAN, USB), deux interfaces série sont disponibles en option sur lesquelles un lecteur de codes-barres, un modem ou d'autres appareils Modbus (maître, esclave) peuvent être connectés. Le panneau multifonction est commodément configuré par l'utilisateur à l'aide d'un programme de configuration en option.
