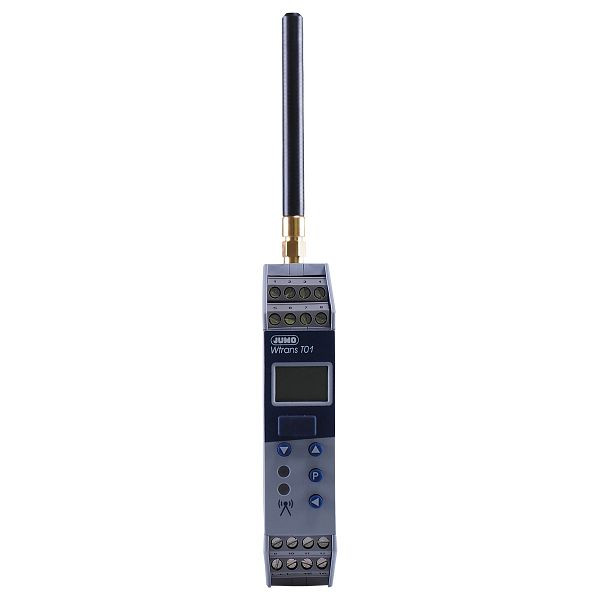

Récepteur radio JUMO, bande ISM 868,4 MHz, AC 110 à 240V, RS-485, 4x analogique, 00543004

Récepteur radio JUMO, bande ISM 868,4 MHz, AC 110 à 240V, RS-485, 4x analogique, 00543004, 4053877010852

Le récepteur radio est utilisé en conjonction avec des émetteurs appropriés pour la mesure mobile ou stationnaire de grandeurs physiques. L'utilisation d'une technologie radio tournée vers l'avenir avec la fréquence radio industrielle de 868,4 MHz entraîne une réduction significative de l'effort d'installation. Les connexions de ligne peuvent être omises, la technologie de capteur radio fonctionne également dans des environnements industriels difficiles. L'antenne lambda/4 fournie avec une impédance de 50 ohms peut être vissée directement ou montée à l'extérieur. Si le support mural d'antenne disponible en option avec un câble d'antenne de 3 m de long est utilisé, la portée en champ libre est de 300 m. Les valeurs mesurées reçues par l'émetteur sont converties et affichées dans le récepteur et sont disponibles sous forme de signaux de courant ou de tension linéaires (0 (4) à 20 mA, 0 à 10 V) et via l'interface numérique RS485. Les quatre sorties analogiques du récepteur sont isolées galvaniquement. Une connexion à des systèmes de niveau supérieur, par exemple à un logiciel de visualisation de système ou à des enregistreurs sans papier compatibles avec un maître Modbus, est possible via l'interface numérique avec le protocole Modbus. L'utilisation et la configuration sont possibles à l'aide du clavier associé à un écran LCD à deux lignes ou, plus commodément, à l'aide d'un programme de configuration. Les paramètres tels que les constantes de filtre, le décalage, les alarmes et les pointeurs de déplacement (mémoire des valeurs minimales et maximales) peuvent être définis séparément pour chaque canal. Il y a un connecteur en façade pour une interface PC avec convertisseur TTL/RS232 ou USB/TTL pour connecter le récepteur et le PC. Le récepteur dans le boîtier pour rail DIN est conçu pour être monté sur un rail DIN de 35 × 7,5 mm conformément à la norme DIN EN 60715. Les bornes à vis pour le raccordement électrique sont disposées à différents niveaux. La section du câble ne doit pas dépasser 2,5 mm2. Une connexion à AC 110 à 240 V + 10 / -15%, 48 à 63 Hz est utilisée comme alimentation.
