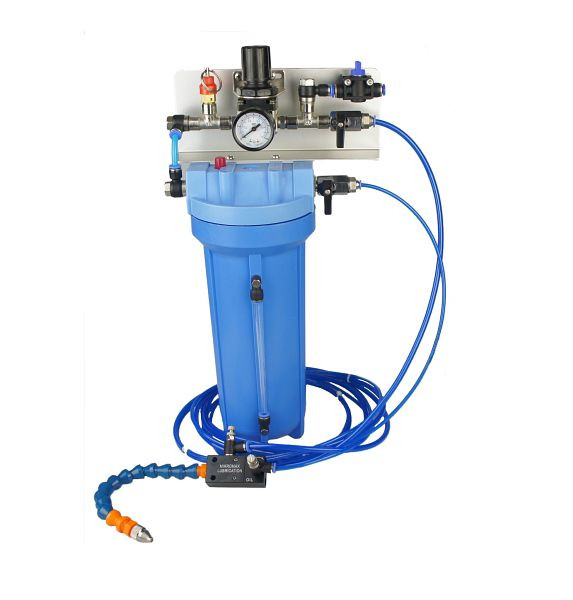

Système de lubrification DYNACUT lubrification à quantité minimale MDM, lubrification par gouttelettes, 1-140

Système de lubrification DYNACUT lubrification à quantité minimale MDM, lubrification par gouttelettes, 1-140

Le système de lubrification DYNACUT MDM est un système basse pression développé par nos soins avec une buse de pulvérisation coaxiale pour une application de liquide de refroidissement sans brouillard. Dans ce système, le réservoir de liquide de refroidissement est sous une pression comprise entre 0,3 et 1,5 bar via une vanne de régulation de pression, en fonction de la viscosité du liquide de refroidissement. Cela garantit qu'après l'activation de l'alimentation en air comprimé, le lubrifiant et l'air soufflé sont acheminés séparément l'un de l'autre à des pressions différentes vers la sortie de la buse, et là les plus fines gouttelettes de liquide de refroidissement sont pressées dans le flux d'air à la pointe de la buse. Le volume du débit d'air à la pointe de la buse et donc également la pression sont réglés par une vanne à pointeau réglable sur l'unité de buse. L'alimentation en fluide de refroidissement est également réglée avec une vanne à pointeau sur l'unité de buse. Si le réglage est correct, le système fonctionne absolument sans buée. Dans ce système, l'alimentation en lubrifiant et en air comprimé est activée manuellement via des vannes à boisseau sphérique à commande manuelle. Le grand avantage du refroidissement par gouttelettes est que les fines microgouttes sont si lourdes qu'elles ne peuvent pas être distribuées dans l'air ambiant dans toute la pièce. Un autre avantage est que le flux d'air avec les gouttelettes incrustées peut être dirigé spécifiquement vers l'outil et la pièce et n'a donc pratiquement aucun excès de pulvérisation (perte de liquide de refroidissement). La faible pression d'air signifie également que beaucoup moins d'air comprimé est nécessaire. Ce système peut fonctionner avec tous les fluides de refroidissement courants qui conviennent à une lubrification à quantité minimale. Différentes viscosités ne sont pas un problème. Notre système de refroidissement peut être utilisé sur toutes les machines de perçage, de tournage, de fraisage et de sciage courantes. Il est particulièrement adapté au traitement de l'aluminium et au refroidissement sur des machines de gravure à commande numérique. Ce système peut être équipé d'une buse supplémentaire via un distributeur en V. Une buse double ou une buse pour la lubrification de la scie peuvent également être connectées.
