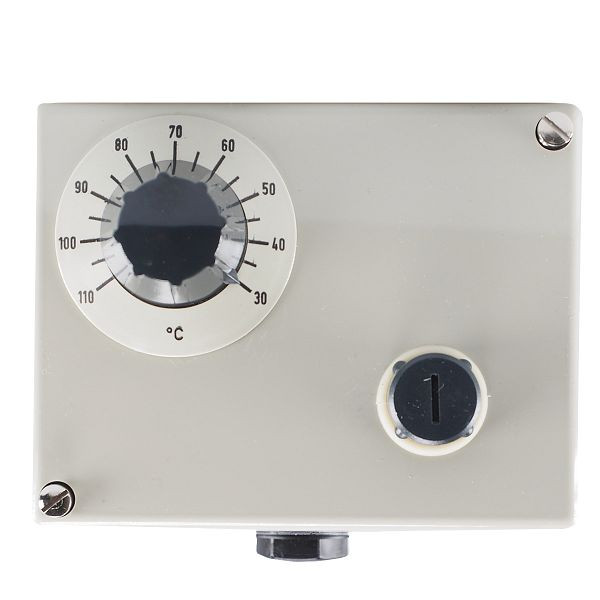

Thermostat double JUMO (TR / STB), 30 à 110°C, longueur d'installation 150 mm, 60000195

Thermostat double JUMO (TR / STB), 30 à 110 °C, longueur d'installation 150 mm, 60000195, 4053877008484

Grâce à son boîtier résistant aux chocs avec couvercle en plastique de haute qualité et base en aluminium moulé sous pression, le double thermostat mécanique intégré est très robuste et peut également être utilisé dans des conditions difficiles. L'appareil se compose d'un régulateur de température et d'un limiteur de température de sécurité (STB). Le réglage de la température du régulateur de température s'effectue à l'aide d'un régleur de consigne sur une échelle. La température de coupure souhaitée du limiteur de température de sécurité peut être réglée sur une échelle à l'aide d'un tournevis après avoir retiré le couvercle du boîtier. Le régulateur de température se caractérise par une précision élevée du point de commutation de + 0 / -1,5% dans le tiers supérieur de l'échelle et a une différence de commutation (hystérésis) d'environ 3 à 4% de la plage d'échelle. Il s'éteint après avoir atteint le point de coupure et revient automatiquement à l'état initial une fois que la température de coupure est tombée en dessous de la valeur du différentiel de commutation. Si la température au niveau de la sonde de température du limiteur de température de sécurité dépasse la valeur limite réglée, le circuit est ouvert et le microrupteur est verrouillé mécaniquement. Une fois que la température dangereuse a baissé d'environ 10 % de la plage d'échelle, le microrupteur du limiteur de température de sécurité peut être déverrouillé manuellement. Il se caractérise par une précision élevée du point de commutation de + 0 / -5% dans le tiers supérieur de l'échelle. Si le système de mesure est détruit, le circuit du STB est ouvert en permanence, le déverrouillage n'est alors plus possible. Le contact de commutation du limiteur de température de sécurité est alors en position neutre. Lorsque le capteur refroidit à une température inférieure à environ -20 °C, le circuit du STB est également ouvert ; le STB ne peut être déverrouillé manuellement à l'aide du bouton de redémarrage que lorsque la température dépasse environ -20 °C. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est requise pour la mesure de la température. Le raccordement électrique s'effectue à l'aide de bornes à vis directement sur les micro-interrupteurs intégrés, qui peuvent commuter directement une capacité de commutation maximale admissible de 230 volts AC / 10 A. Les systèmes de mesure utilisés fonctionnent selon le principe de la dilatation du liquide et peuvent être utilisés sans problème jusqu'à une température de capteur maximale admissible de 135 °C. Le tube plongeur en laiton nickelé a un diamètre de 15 mm. Il est fixé à l'aide d'un filetage G 1/2 forme A selon DIN 3852/2. La température ambiante maximale admissible sur le boîtier (classe de protection IP54) est de 80 ° C. Le thermostat peut être utilisé de manière très flexible et est utilisé dans la technologie du chauffage, de la climatisation et de la ventilation ainsi que dans l'industrie des plastiques, les appareils et la construction mécanique et dans construction de fours Stations de transfert de chauffage urbain et utilisées pour la surveillance de la température dans les laboratoires et les armoires climatiques. L'appareil est homologué selon DIN EN 14597 et DGRL et dispose d'une homologation EAC.
